好久不見smatch兄的作品,特擷錄其二則出眾作品,以供觀賞.
-------------------------------------------------------------------------------
冷夜玫瑰 Frozenrose R41 V1 空冷改水冷系統 :
Processor: P4 2.8EG Prescott
Mainboard: Gigabyte 8KNXP
Memory: Corsair XMS PC3200 DDR433 256*4
Display Card: Gigabyte ATI 9700 Pro
Monitor: Eizo L768
Case: Lian Li PC-75B
Power: Thermaltake Silent Purepower 480W W/ PFC
Eheim 1250 Pump
Papst-4414F 12cm Fan *2
KP1202D Radiator
KP3-"1/2"CPU WaterBlock + Pro
KP3-"1/2"NB WaterBlock
KP3-54mm "1/2"VGA WaterBlock
Tygon 3603 "1/2" ID Tubing
KPInlet Water Reservoirs
開側版散熱排風扇全速
室溫 20度
待機溫度 25.3
全速溫度 28.9

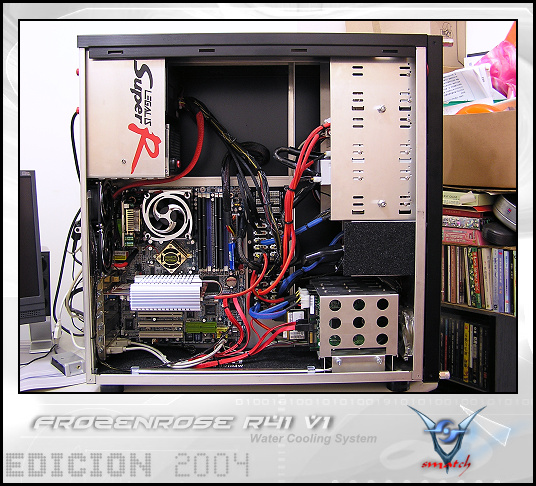

之前空冷時的側面照 , 一想到全面換裝水冷配備又是一個頭兩個大 ,
在裝機後也遇到一點小麻煩 , 開不了機 , 換水不小心"水濺機版" ,
就這樣裝了又拆 , 拆了又裝 , 弄到手傷 , 搞到腰酸 , 大家應該都有
跟小第一樣的經驗 !!

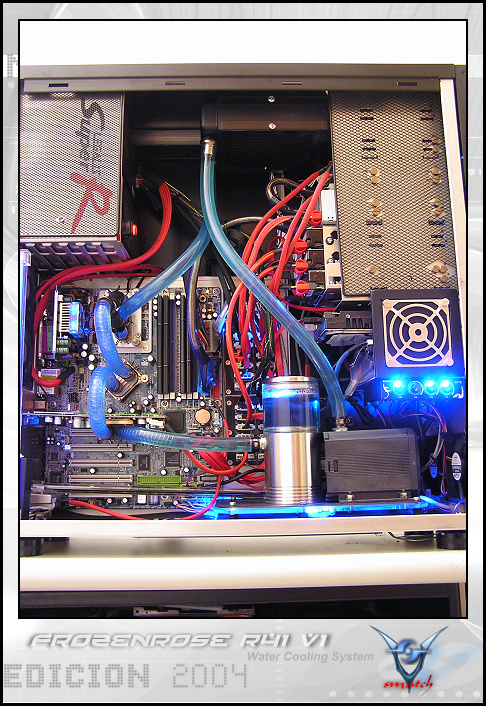

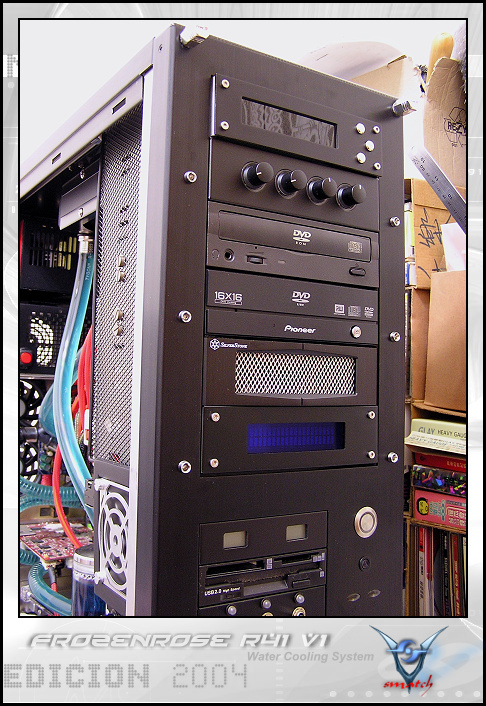

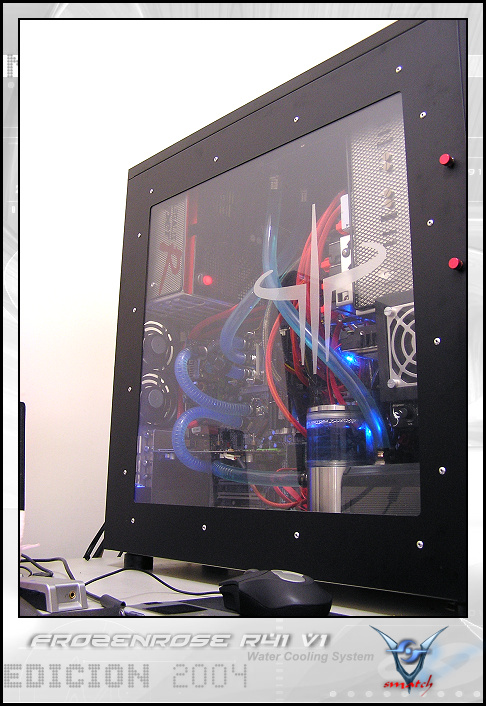

特寫側面未開機

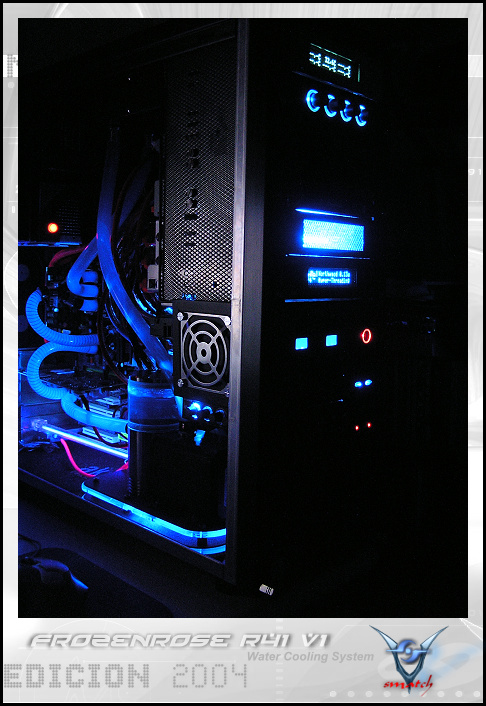

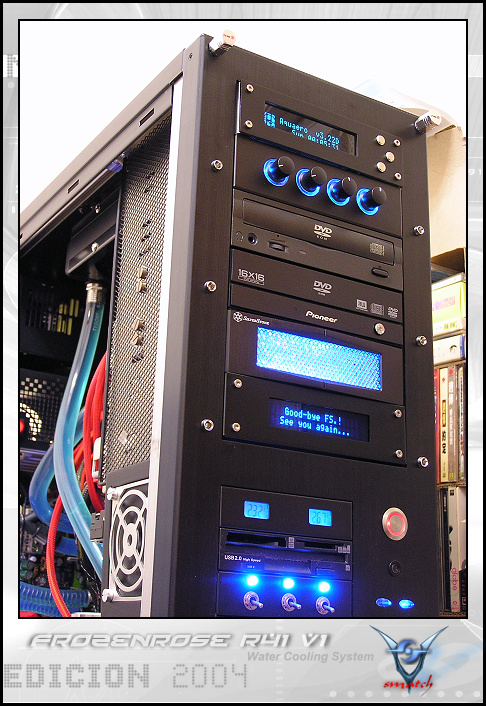

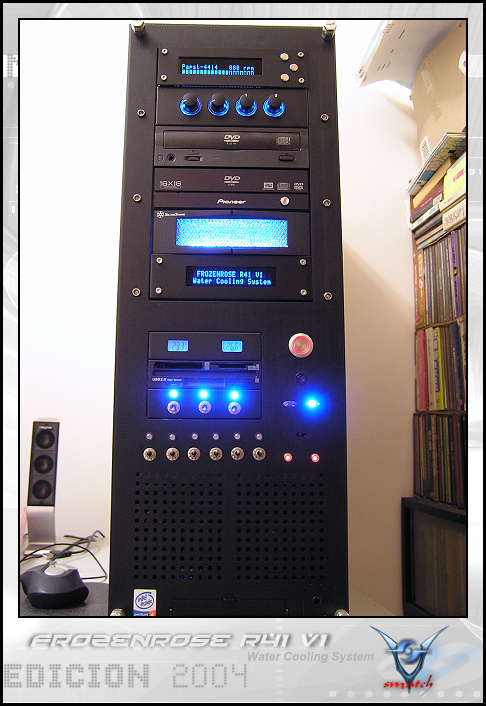

特寫正面開機狀態(這才發現Aquaero沒鎖好 , 有點凸出) !!

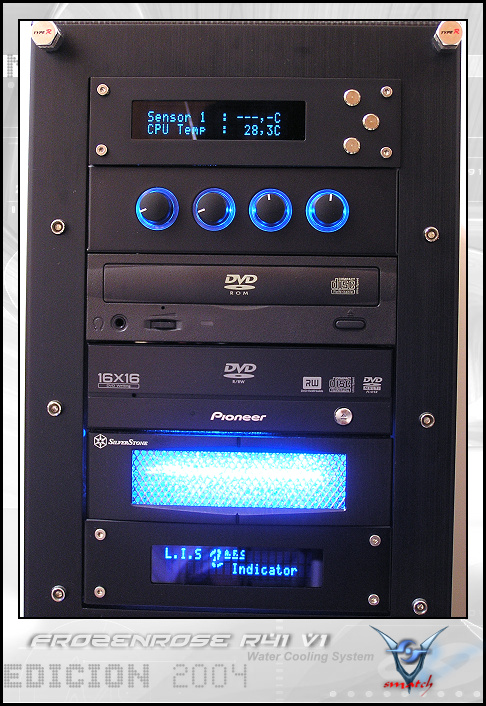

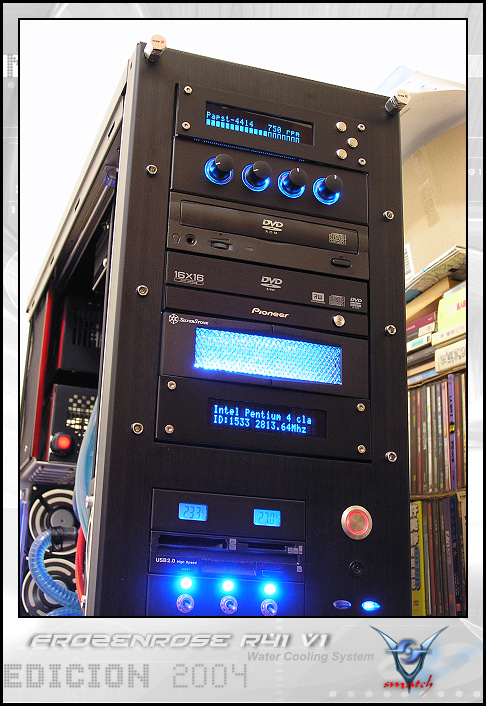

由上而下配置 1.Aquaero VFD , 負責控制兩顆Papst風扇及CPU溫度
, 溫度一上升 , 風量自動加強 !
2.風扇控制器 , 負責前後置Sanyo8X8薄扇四顆 !
3.Lite-On Combo !
4.Pioneer A08 !
5.Silverstone SST-FP51 5.25"轉3.5 , 改成洞洞網 !

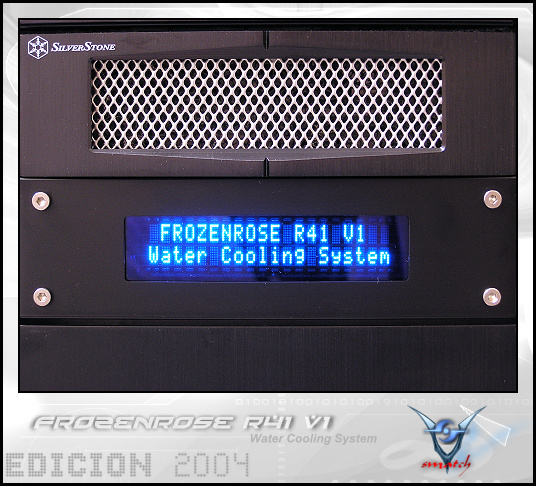

6.L.I.S2 VFD LCD !
從這個角度來看3.5裝置 , 由上而下 :
1.聯力小護士改藍光 , 負責硬碟溫度及系統溫控 !
2.USB六合一軟碟加讀卡機 !
3.自製3LED面板可控制風扇轉速(下方還有一個6LED未開啟) !!
其他上回空冷改裝已加以說明 , 不在陳述 !!
由這角度再來看一次 , 側邊絲襪洞洞鋁網噴黑裝飾 , 上一字螺絲 ,
下方看起來像風扇的其實是遮醜用的 , 背部被我搞的面目全非 !
最下面內置燈管控制裝置 !

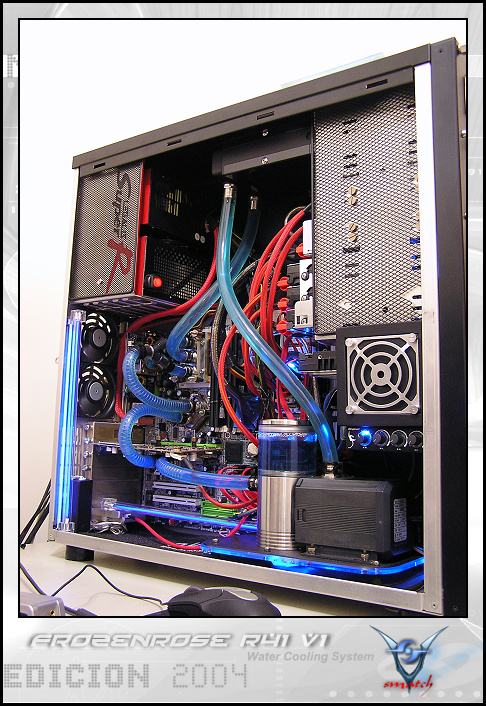

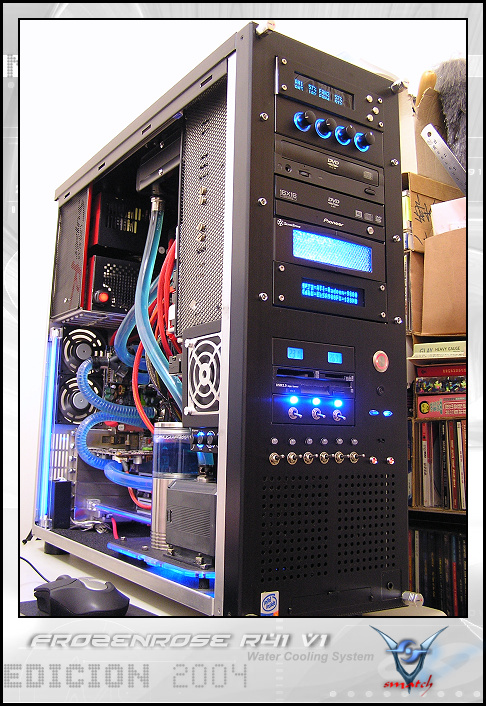

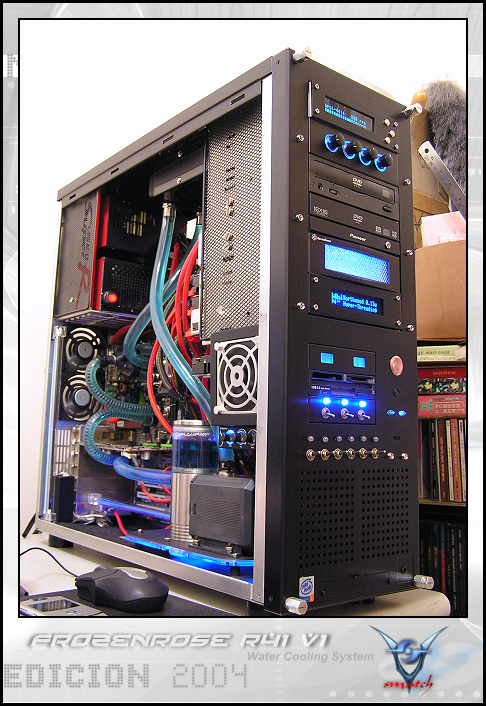

側面機身一覽
蓋上側版

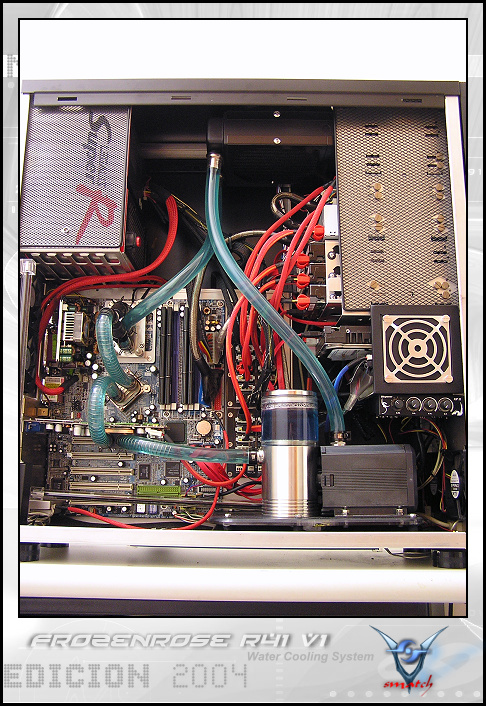

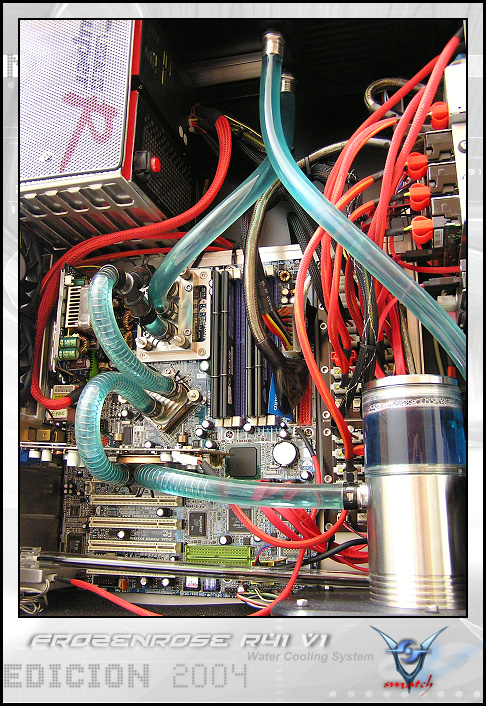

側面未開機觀賞 , 線路依舊 , 紅色隔離網改 , 已盡量整理整齊 !

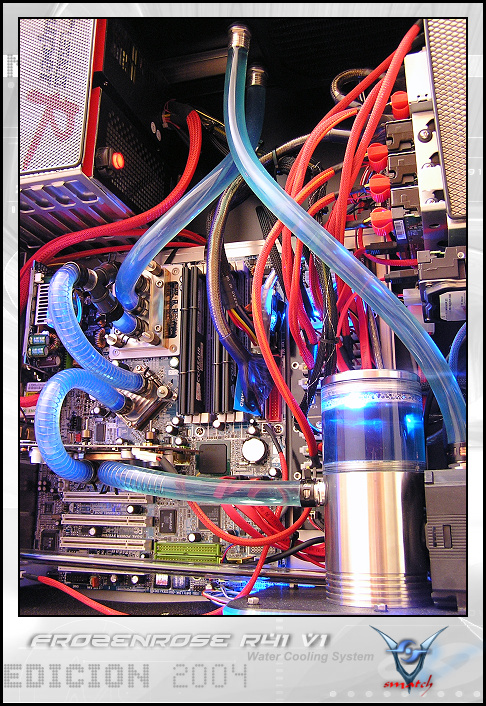

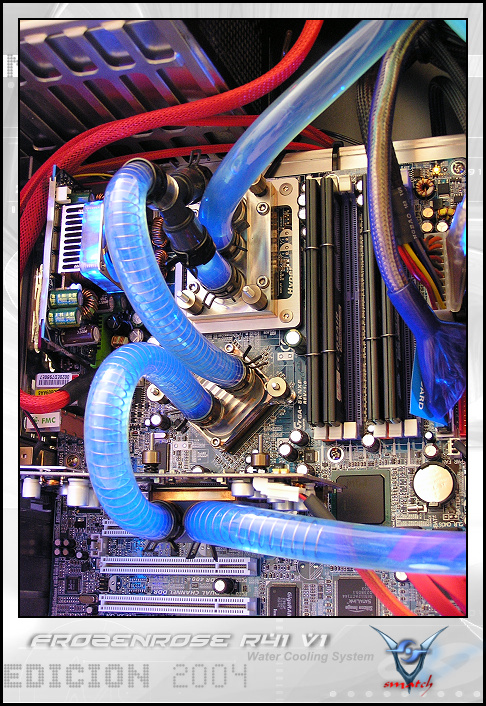

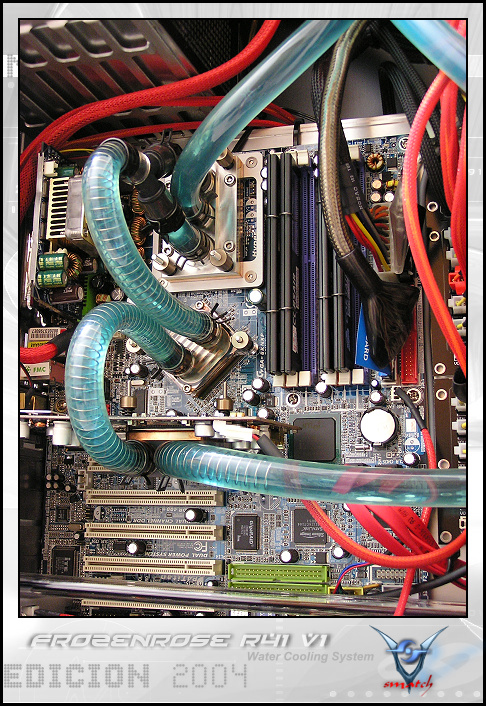

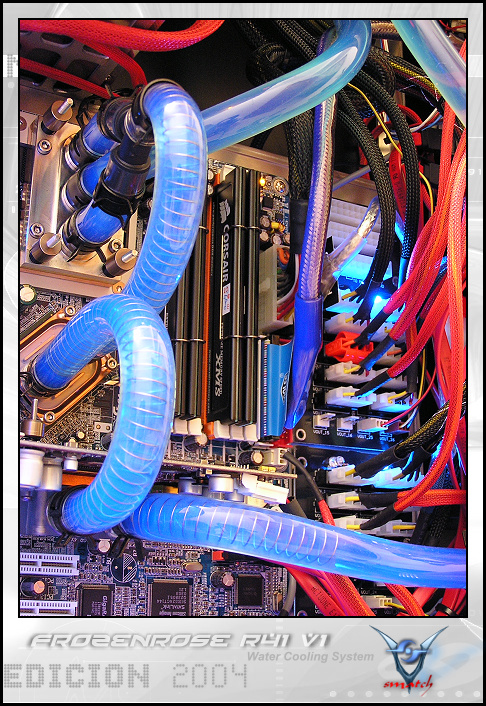

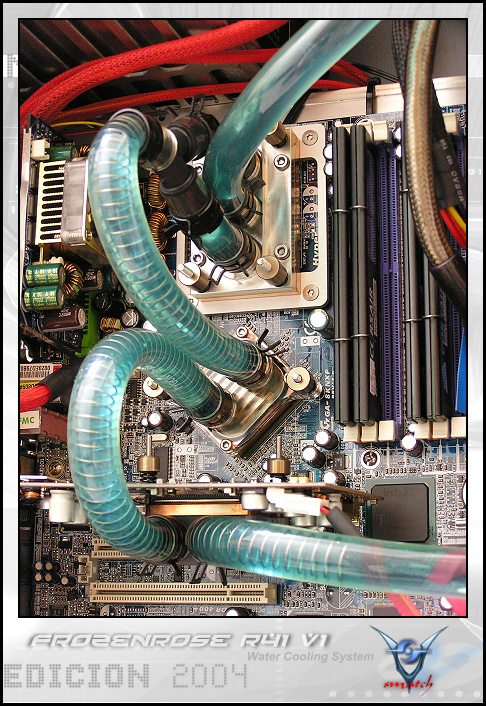

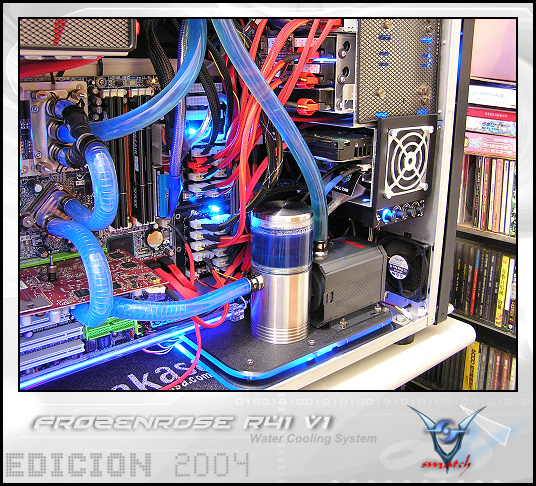

近距離觀賞KP三巨頭 , 搭配Motul水箱精 , 質感不俗 !
另太空管加防折彈簧 !

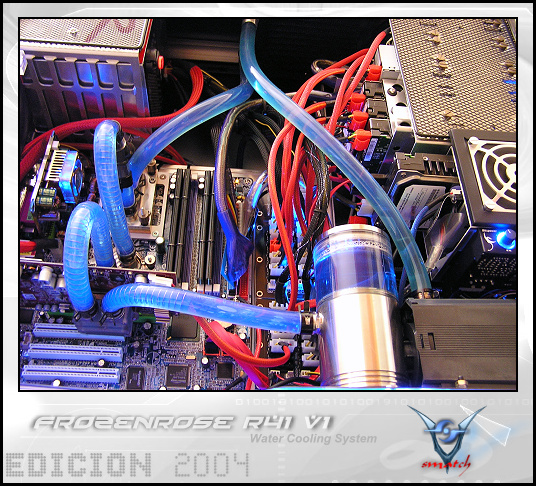

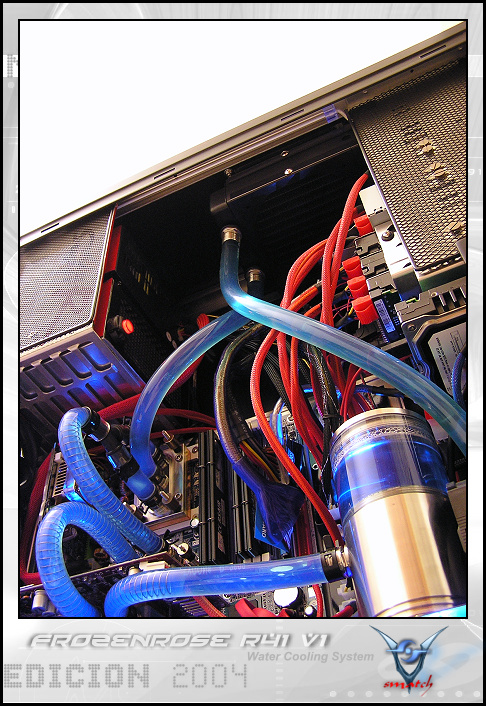

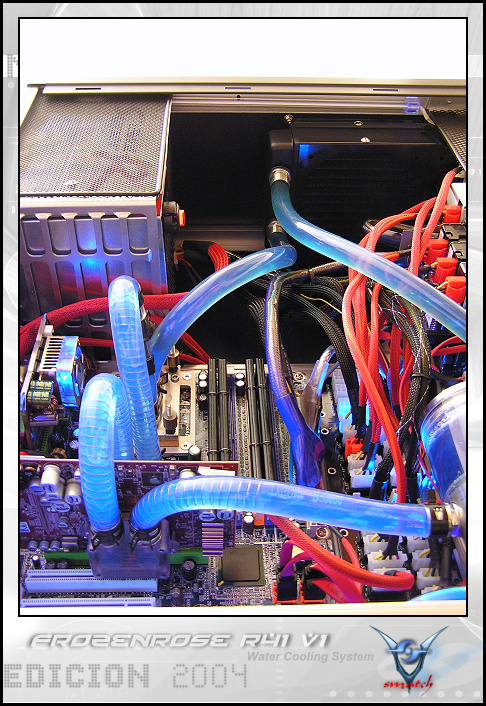

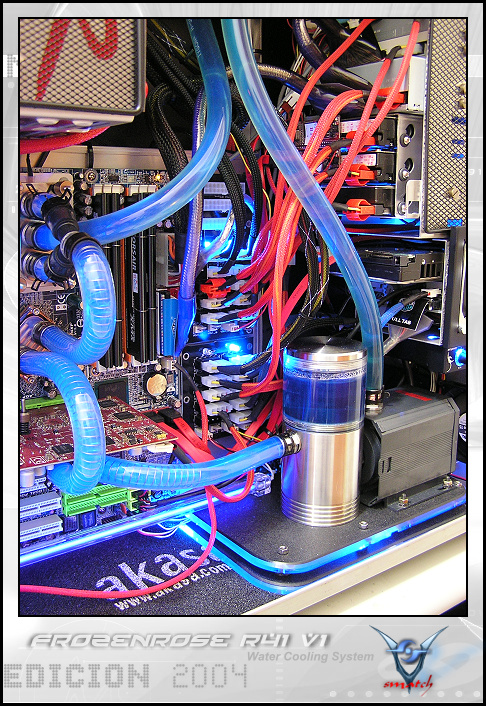

這次水道跑法簡潔 , 有別於V2 , 水阻小溫度自然降低不少 !
中置進風口內置硬碟架 , 此進風口如堵住 , 溫度會上升2-4度 !

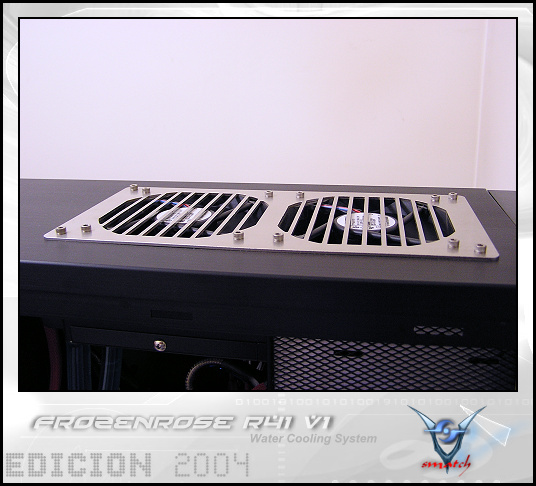

這回只用到2D散熱排 , 但溫度已非常滿意 !

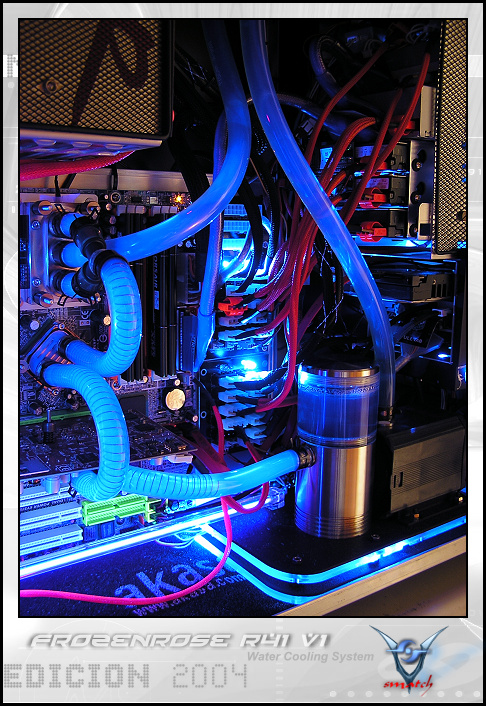

側面裝兩支UV燈管 , 在開燈狀態已非常明顯 , 我的相機會偏色 ,
照起來完全沒有紫色 , 真邪門 !

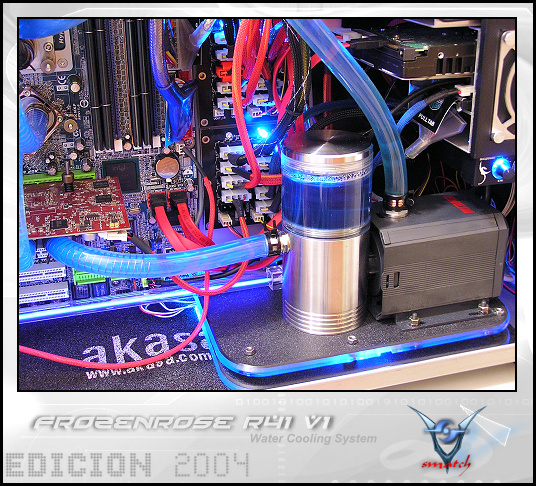

1250 Pump避震採現成藍光壓克力滑鼠墊2片切割加KP馬達避震器製作
而成 , 無共振現象 !
下方俯視 , 兩座小圓拱橋 , 加獨步小道 , 呵呵.... !
電擴版兩片 , 仔細看一顆藍光LED已掛點 , 還是一樣"座無虛席" ,
還好這電擴版質料很好(當時PC-ART團購購得) , power也很夠力 !

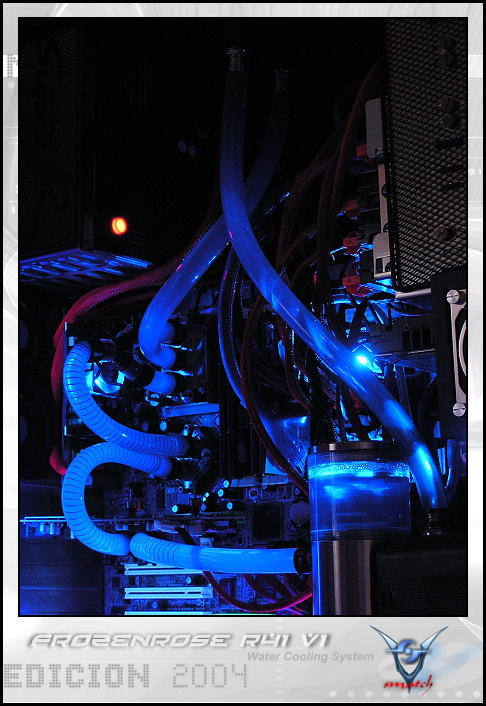

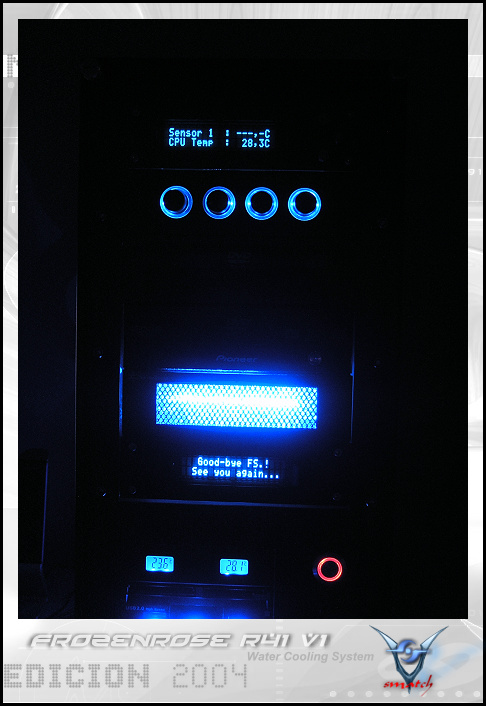

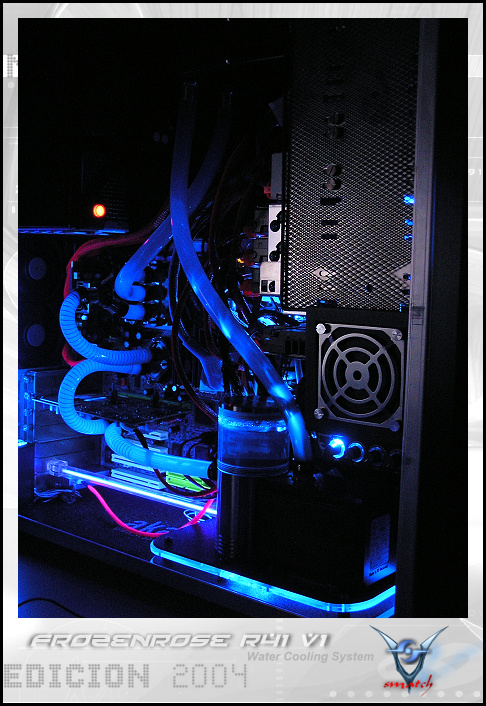

關燈之下的UV照 , 就像在看夜景一樣迷人 !!
湛藍的柔色藍光 , 冷夜玫瑰在此謝幕一鞠躬 !
還是對黑色加藍光特別鍾愛 , 希望下回能弄個小機殼銀色的改改看 , 哈哈(真的快
跑路了) , 感謝欣賞拙作 , 特別銘謝ycj大技術指導 , K佬精緻的水冷部品 , 李董
協助上蓋水刀切割 !!
* Happy New Year 2005 *
-------------------------------------------------------------------------------
