以改網年代的熱情延續至今,打造專屬於個人風格的一部水冷電腦

***************************************************************************

從機殼入手,已一段時間,一直閒置在旁,有空就望阿望,由,一天一天心中累積的構思,

將其實現,於是有了這部WinDycj 誕生,希望能以最好的配置呈現在各位眼前,也衷心期盼大家批評指教~

***************************************************************************

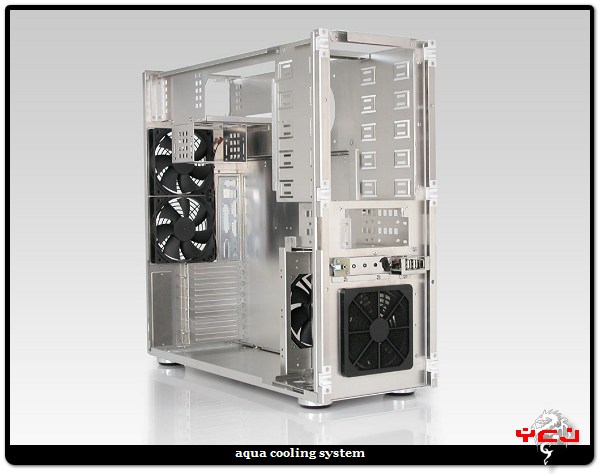

機殼原貌:

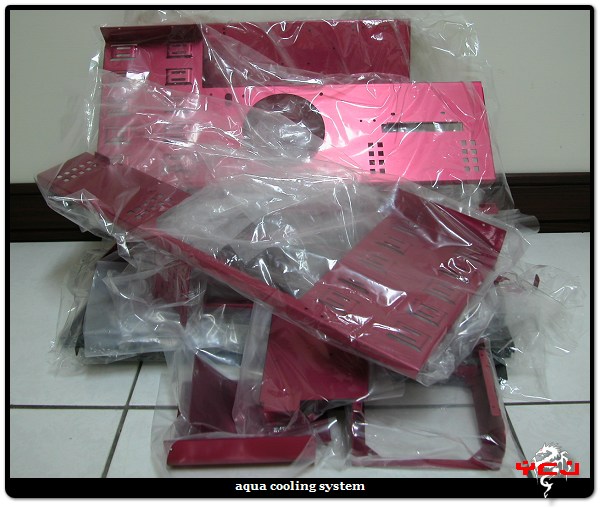

全部拆卸陽極送回的樣貌:

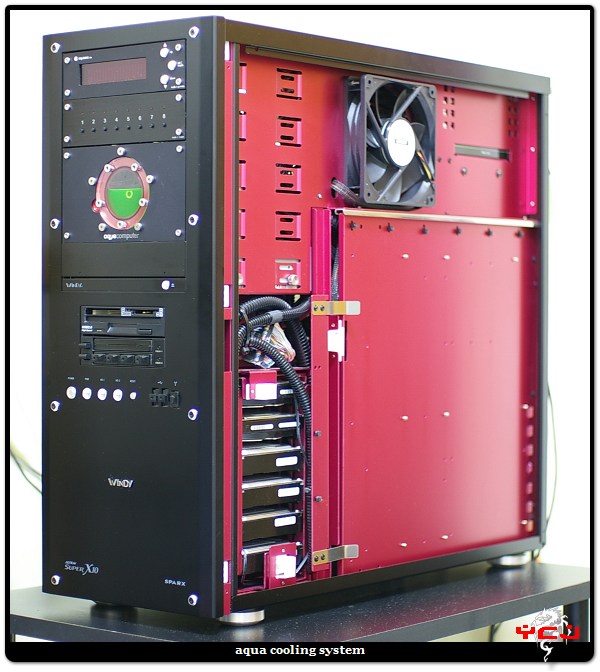

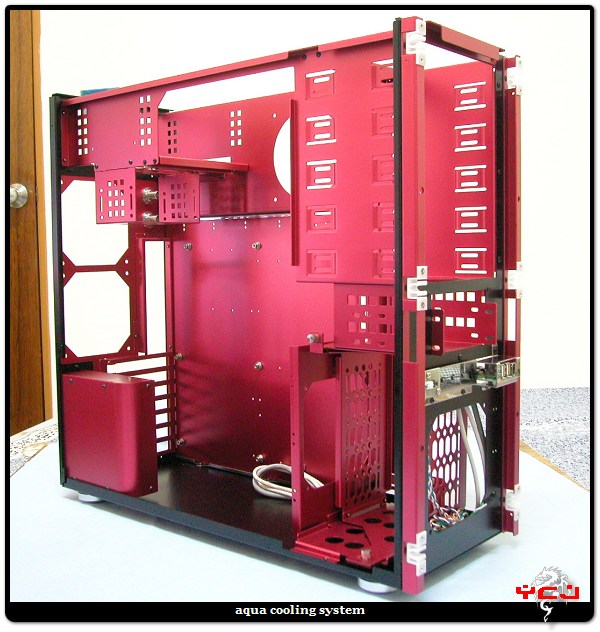

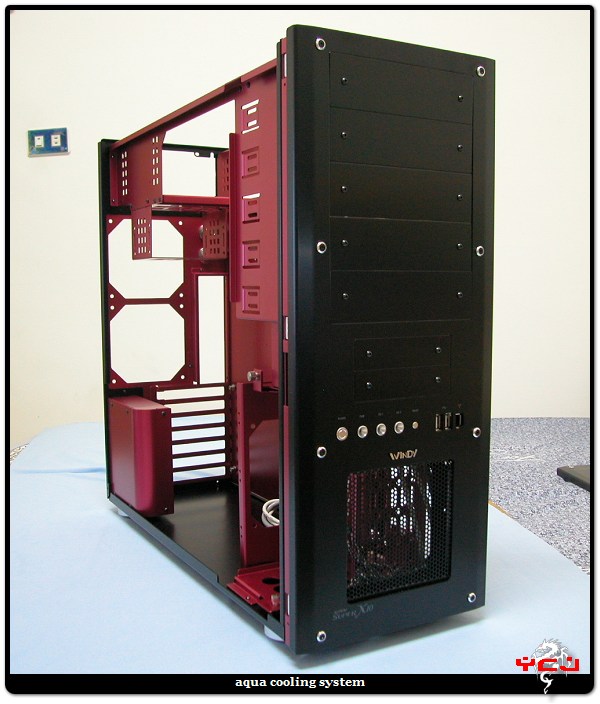

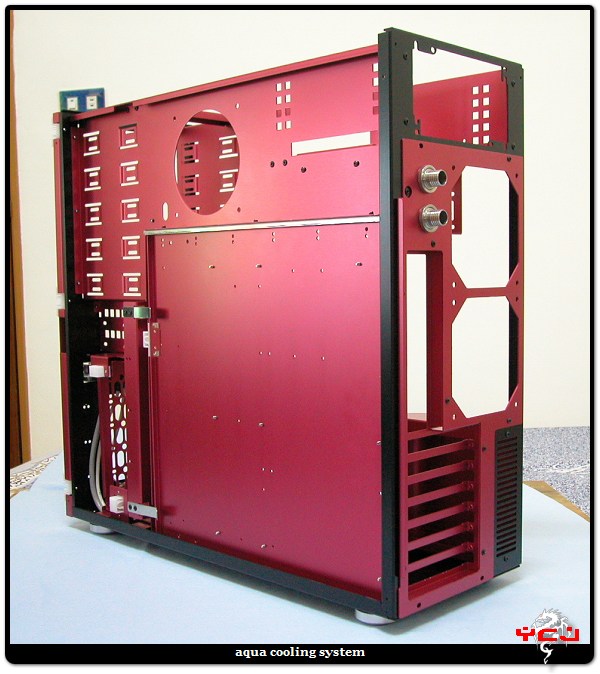

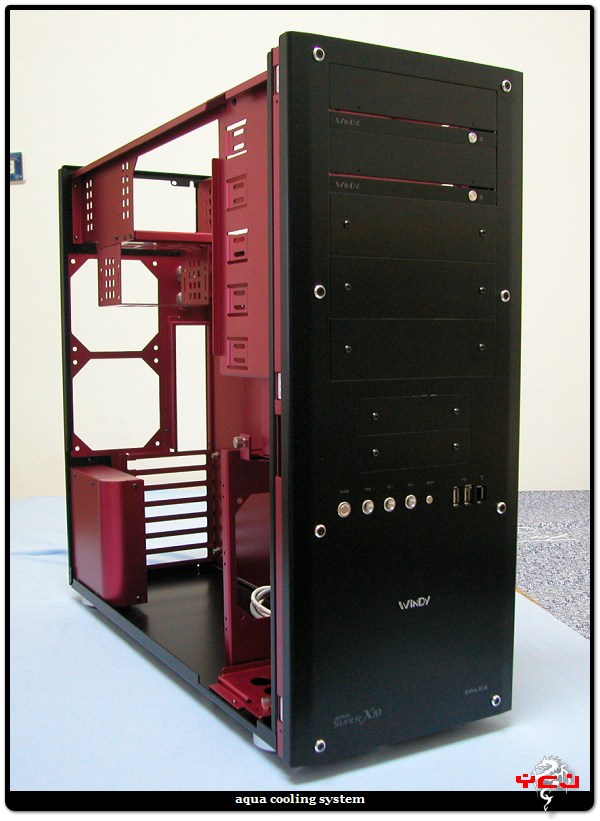

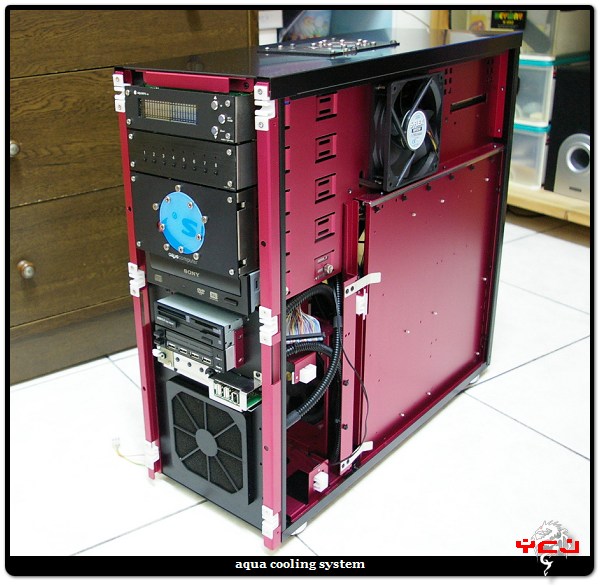

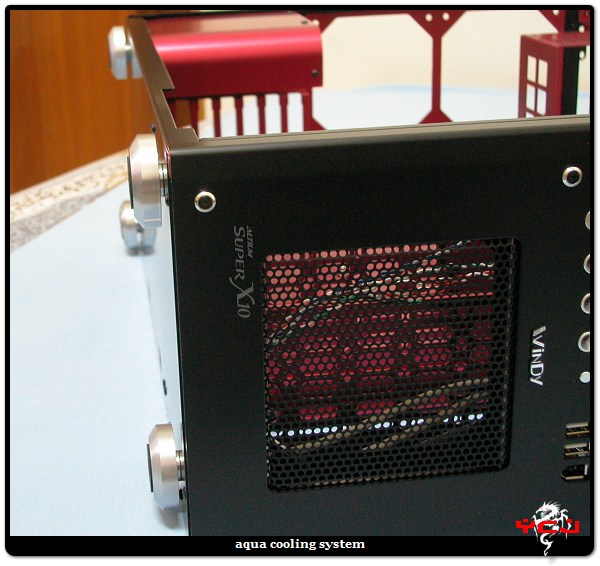

機殼組裝完成樣:(組裝過程就不述了)

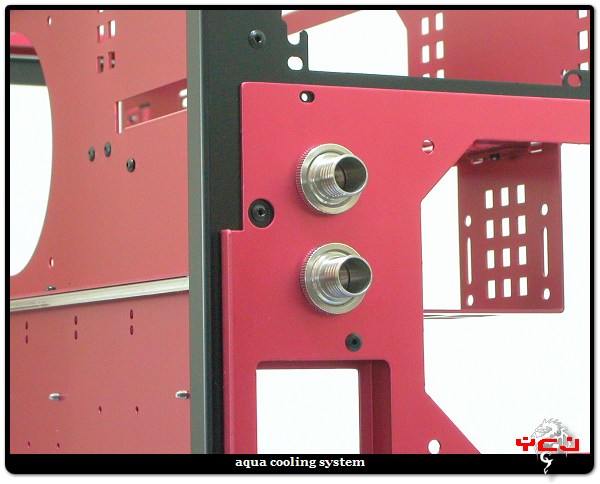

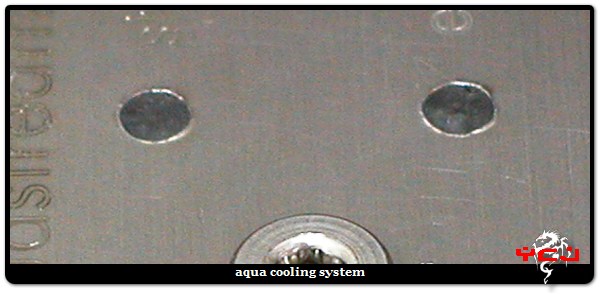

陽極前已事先於機殼power處下,挖出入水接頭的孔(19mm):(採用KP-注水螺絲組)

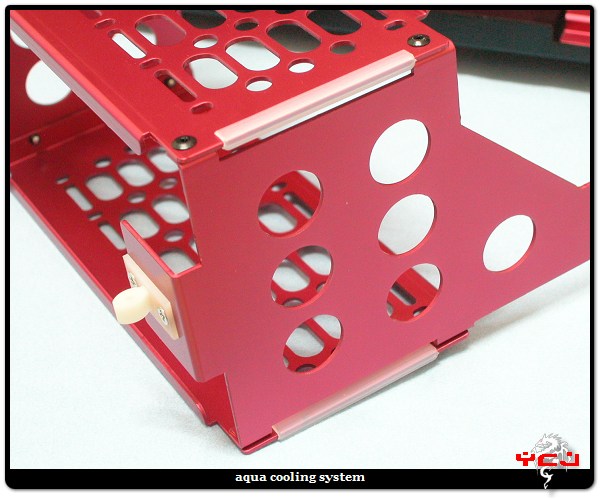

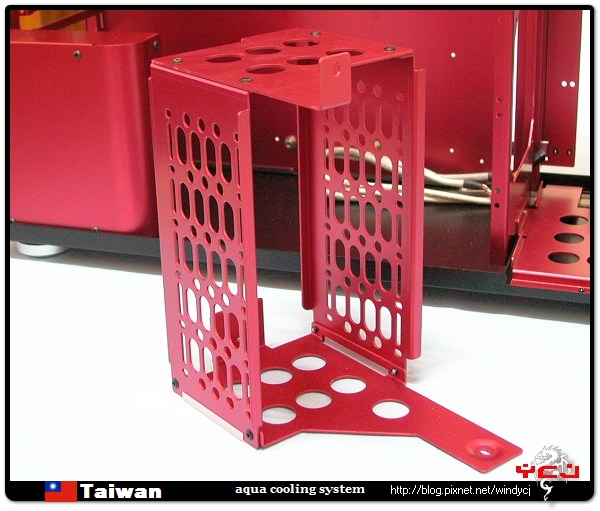

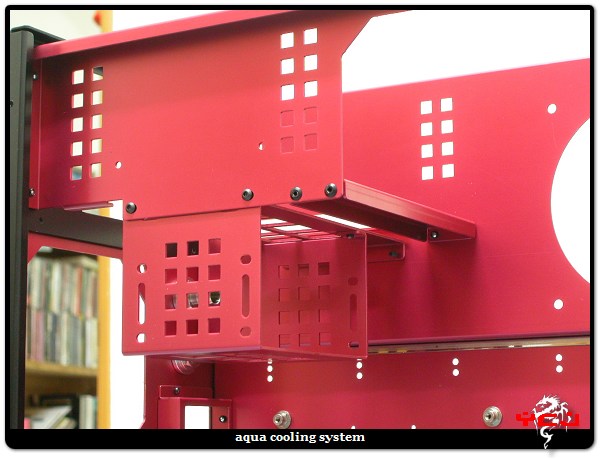

双硬碟架及避震墊:

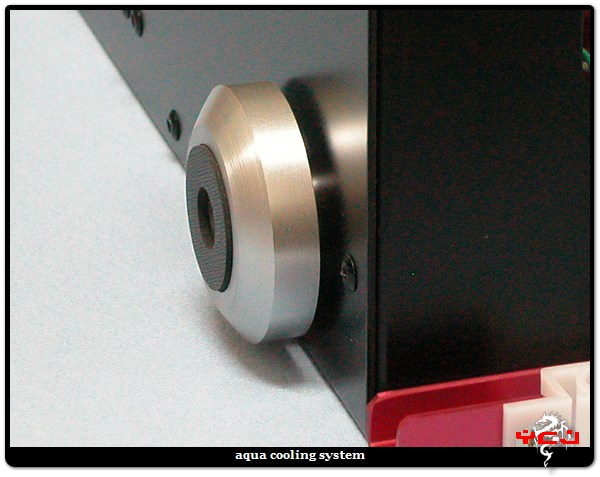

特有腳座:

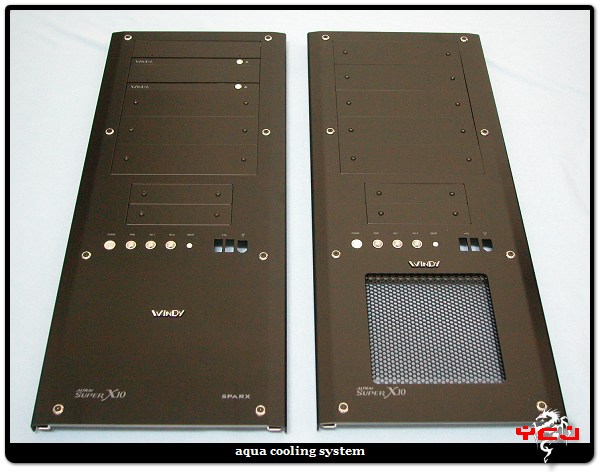

機殼雙面板版本:

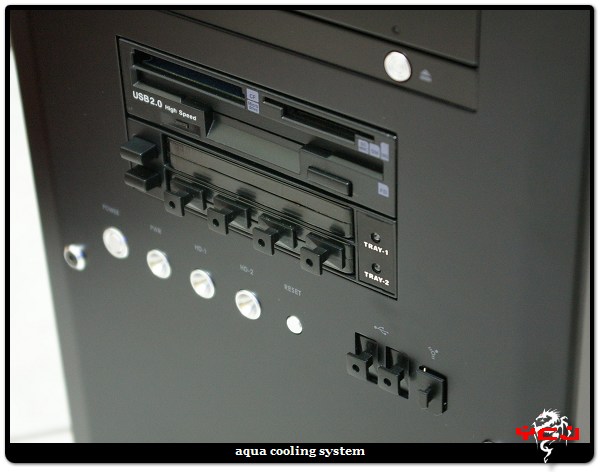

面板上機樣:




***************************************************************************
AquaComputer:

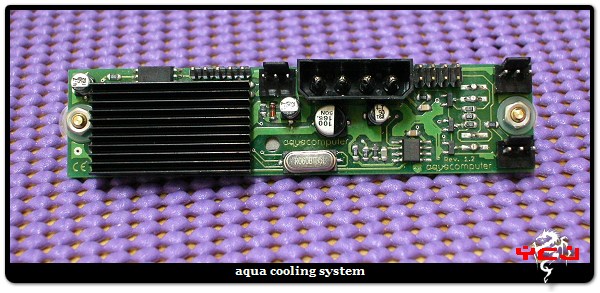

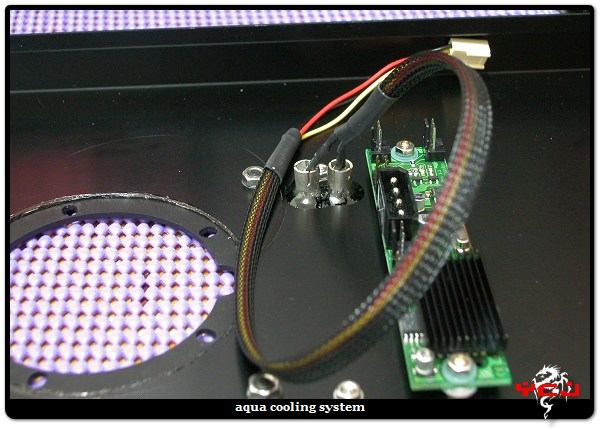

Poweradjust: pump控制器(提供12V,30W)

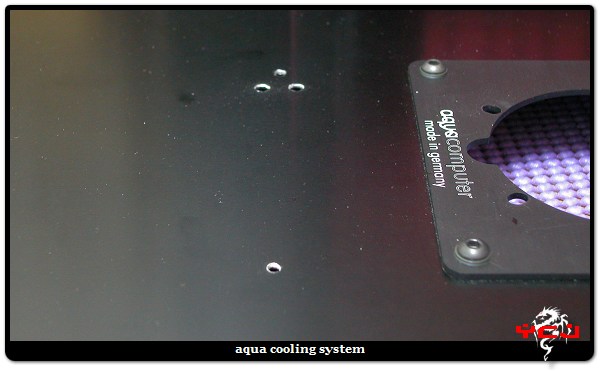

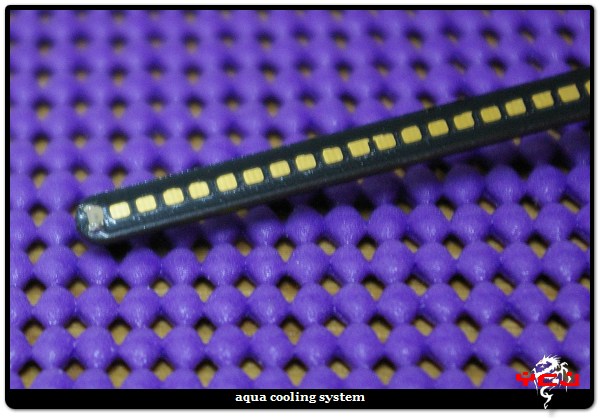

特殊led燈,機殼上蓋循其位置鑽孔,並一同安裝水箱固定面板,(事先已用圓穴鋸挖孔82mm)

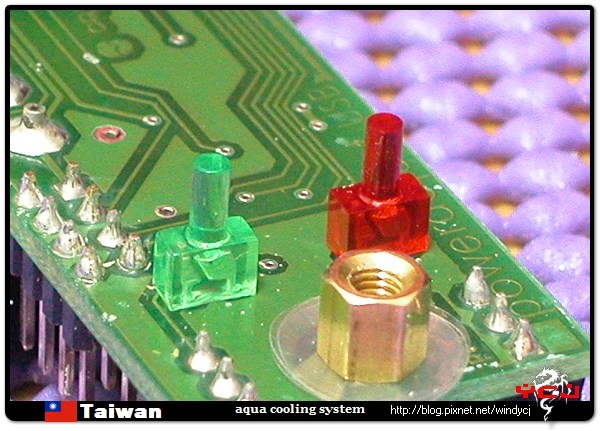

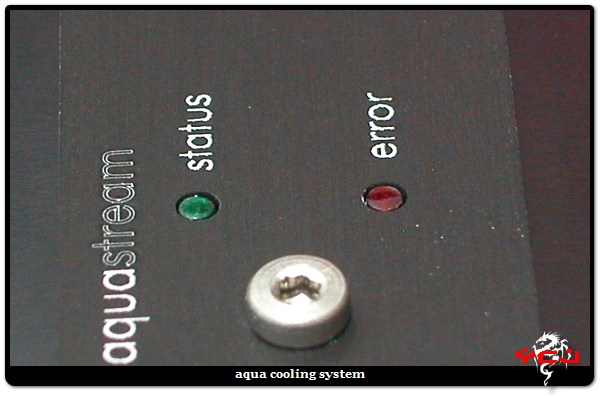

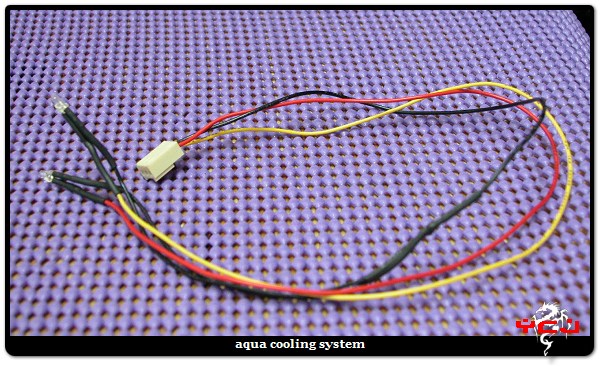

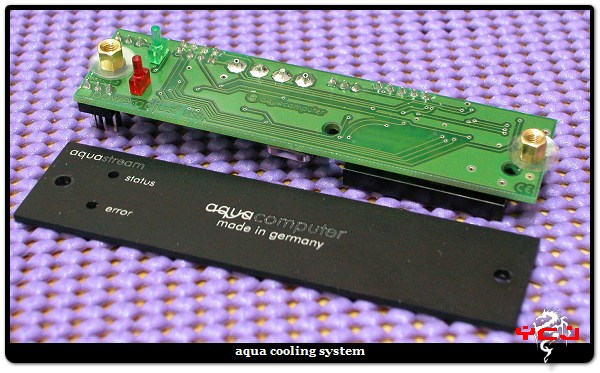

aquaero 的檢測燈:不用加電組,可直接組裝,為雙色LED燈(綠-紅)

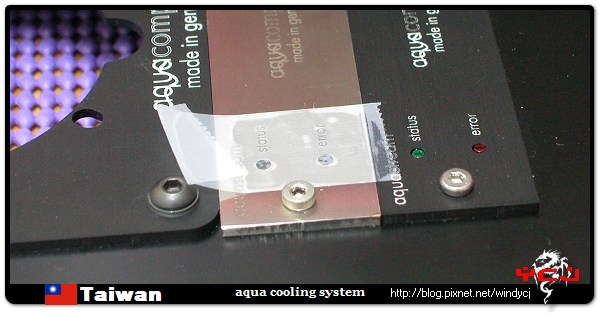

共有二組,有一組是為 aquaero 的檢測燈而設,相同安裝法,並在其面板雙孔上貼上膠帶,防止預灌注之AB膠流竄:

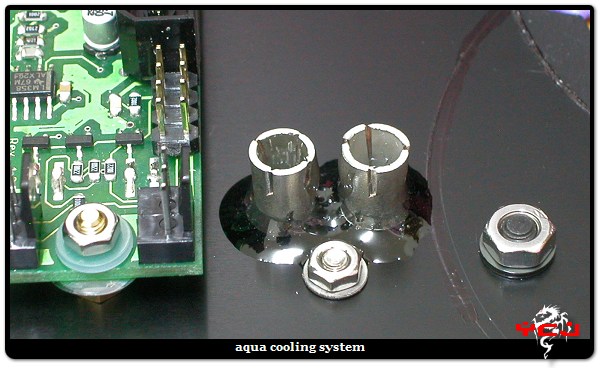

灌注AB膠後,順勢加上鋁套管,固定於雙孔之中:


撕開面板上膠帶即呈現平整而可透光之光滑面:


套入LED檢測燈樣:

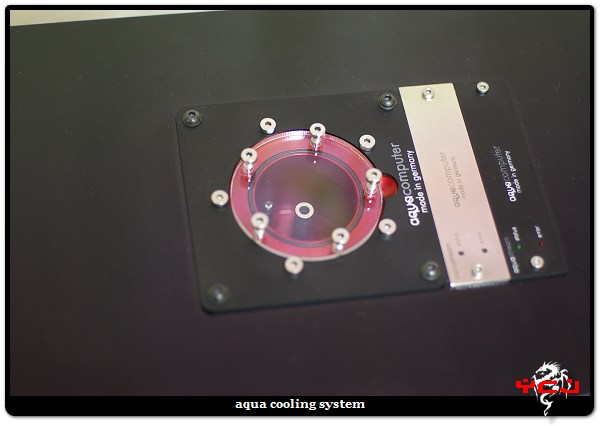

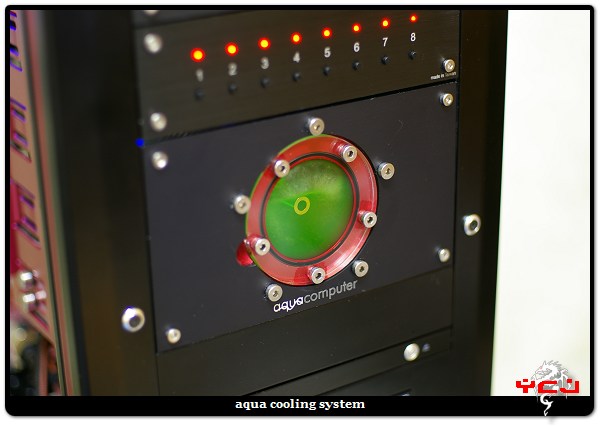

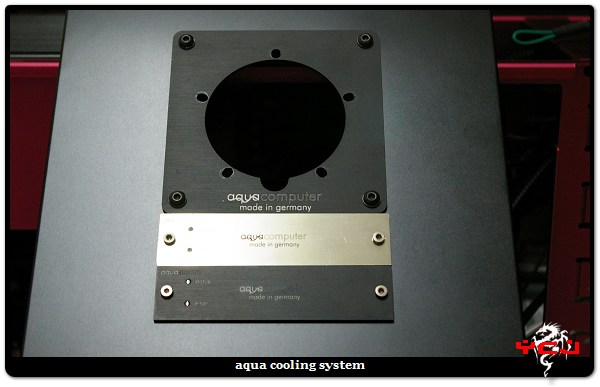

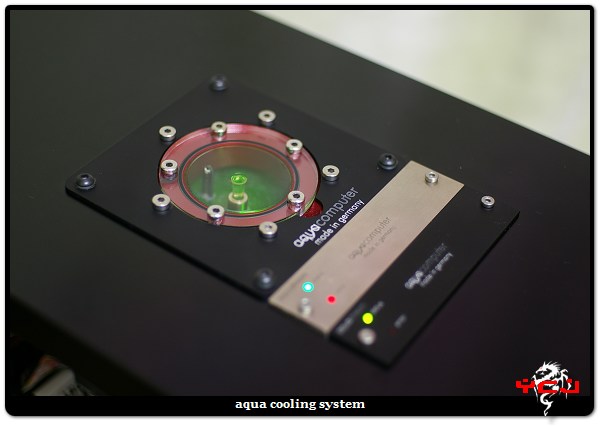

水箱面版,控制器雙面版之樣貌:

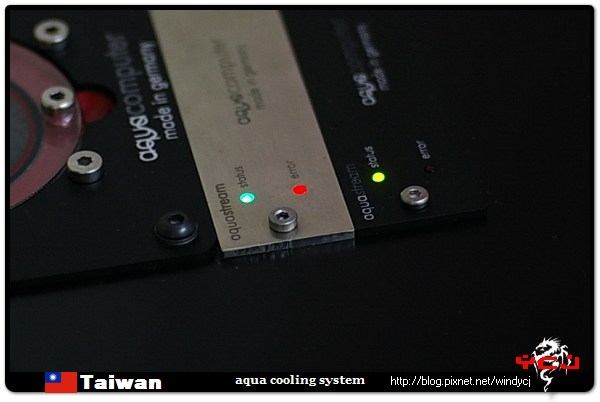

亮燈樣:


***************************************************************************

aquatube:水位感應器,尖端有紅色smd燈可閃爍顯示:

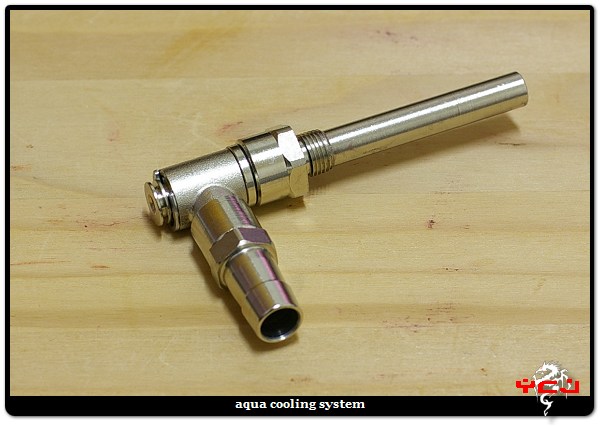

噴嘴接頭:(已上L型轉接頭)

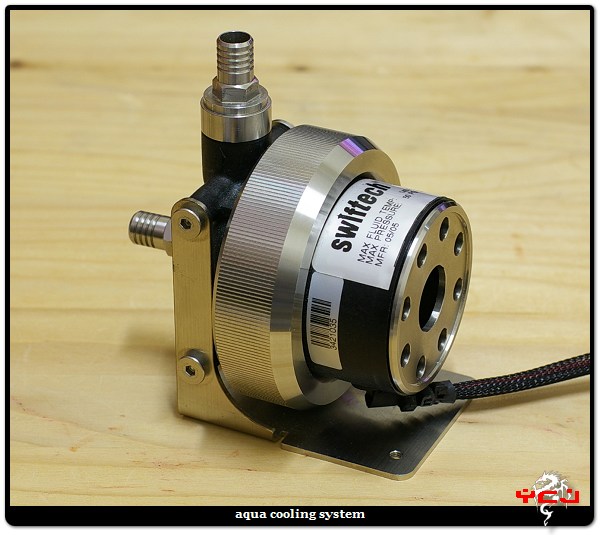

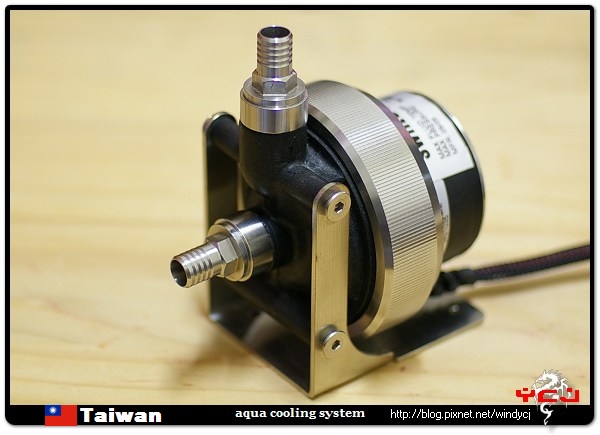

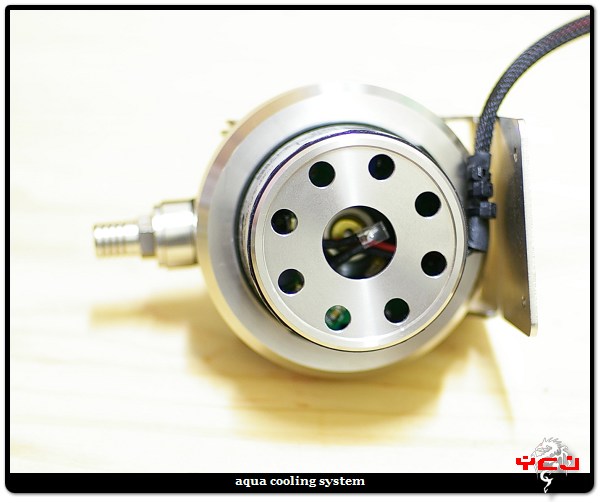

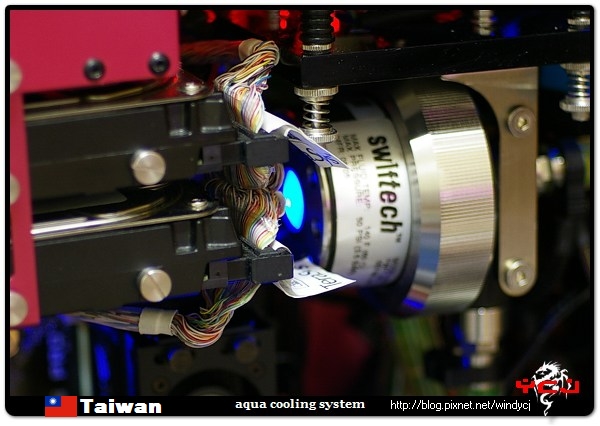

MCP655-pump:改裝及punp內部加裝LED
MCP655-Pump 初改裝: www.kp-xpcmods.com/vbb/showthread.php
MCP655-最終改裝版: www.kp-xpcmods.com/vbb/showthread.php





減震裝置:

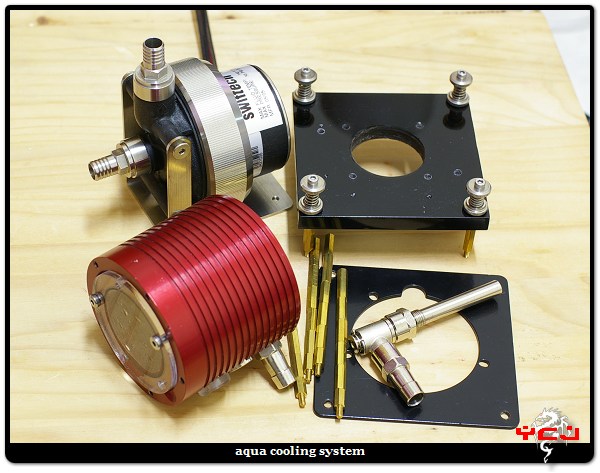

Pump,水箱組裝材料一覽:圖中,黑色壓克力為廢料,切割成和水箱固定板一樣大小
此時,噴嘴接頭及aquatube均已上紅色水箱.

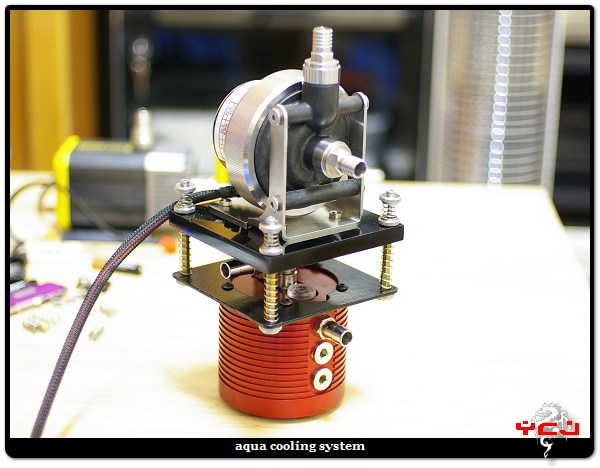

試裝樣:

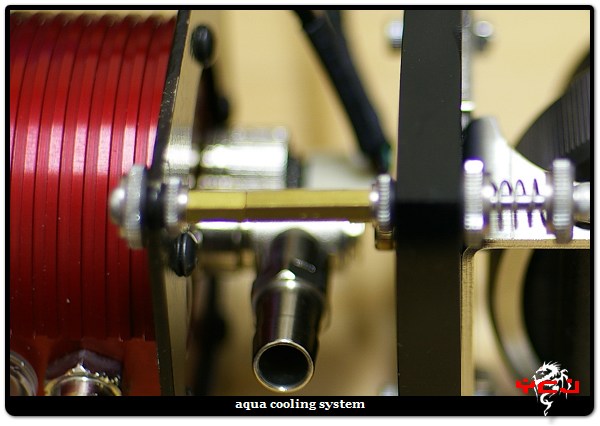

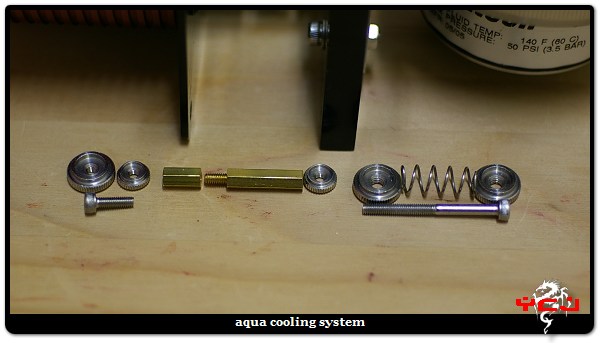

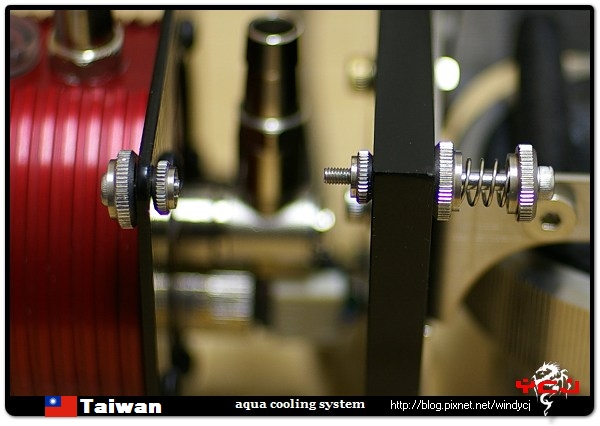

正確螺絲及組裝步驟:圖中,兩根螺絲,銅柱均為m3,螺帽亦是,只有位於彈簧雙側為m4螺帽(KP-螺帽)

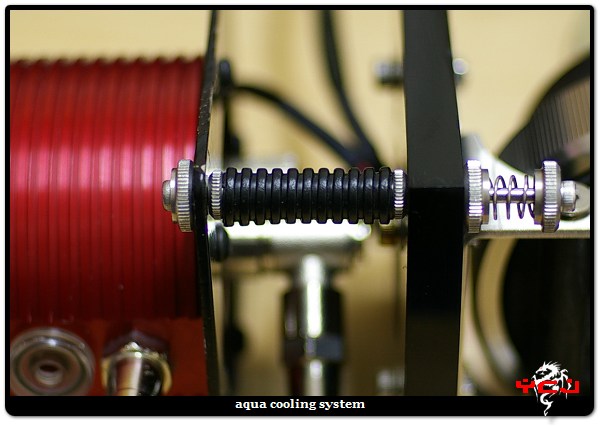

最後再套浪管:

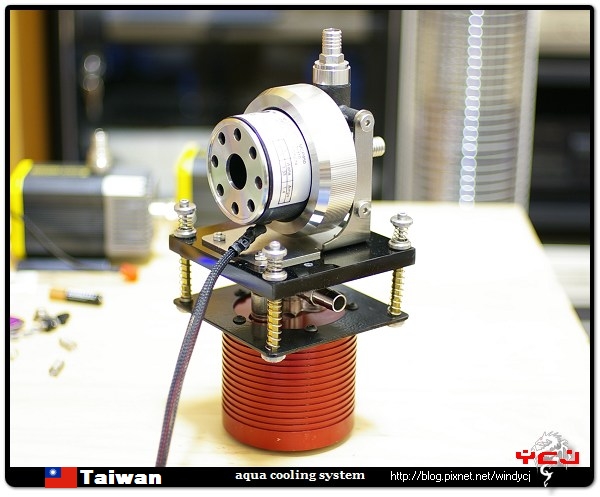

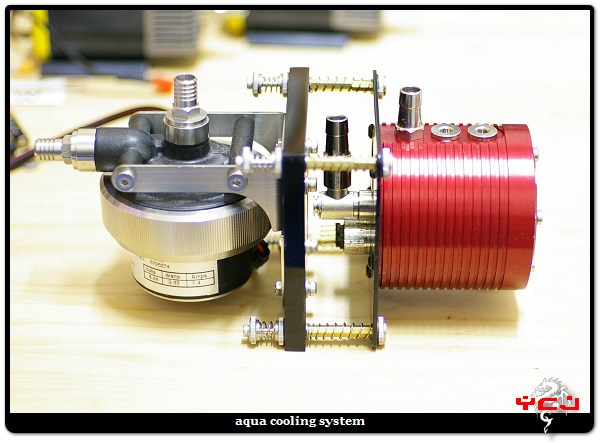

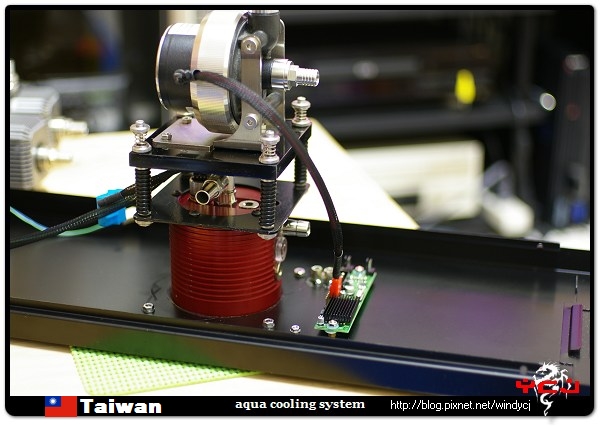

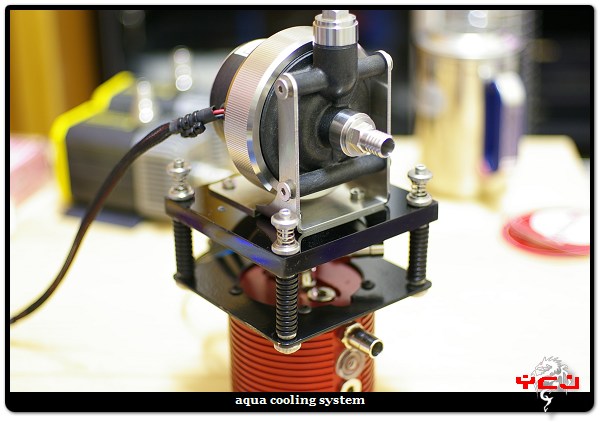

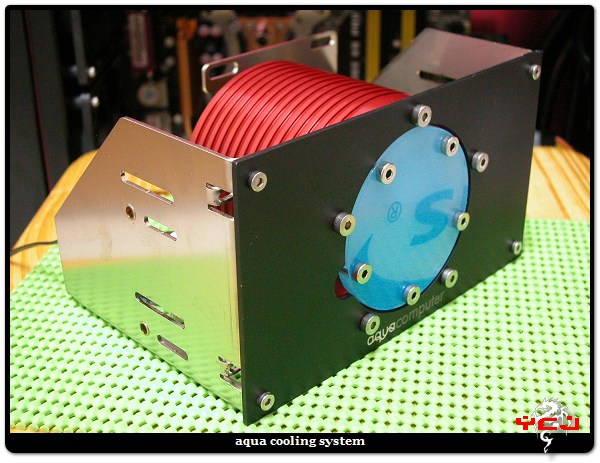

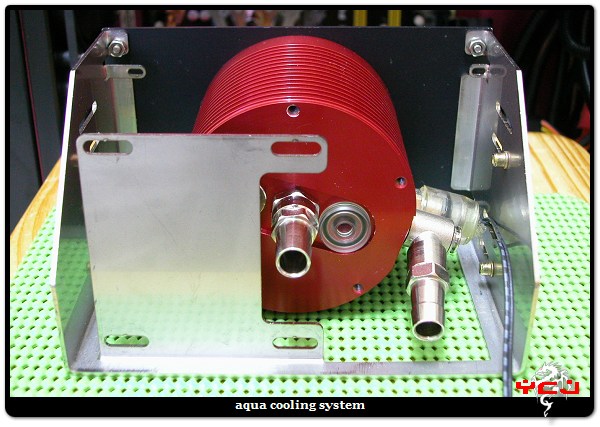

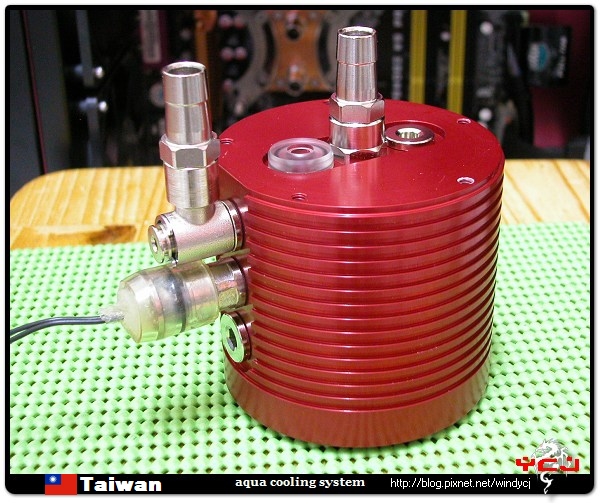

完成punp水箱全樣貌:

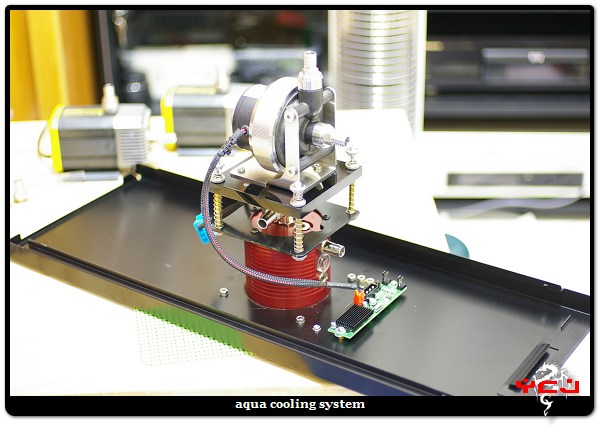

跟上蓋結合:

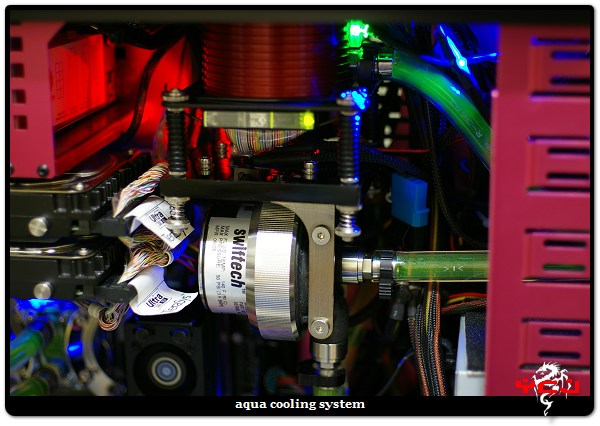

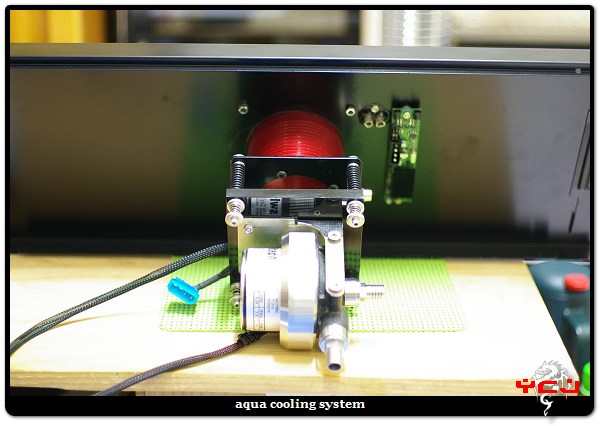

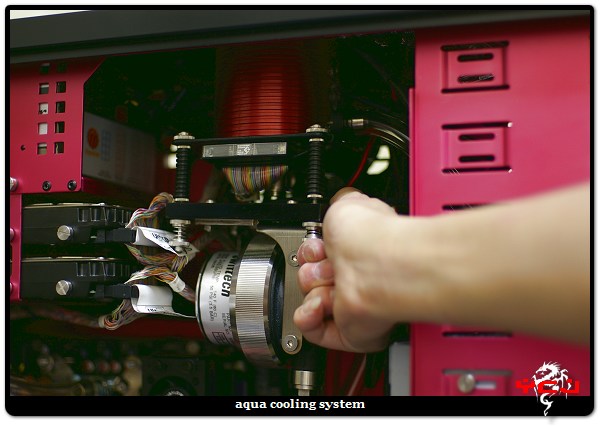

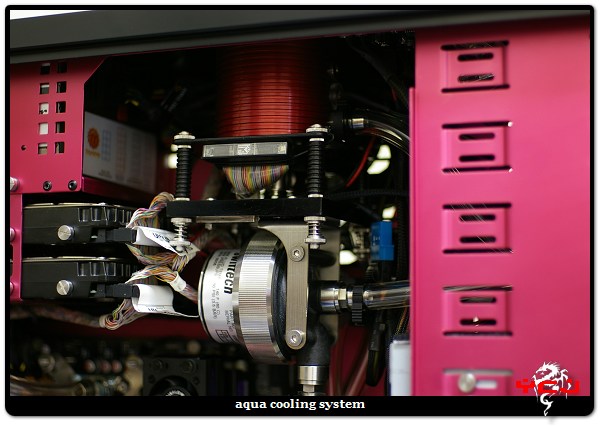

上機並試壓其彈性:(此時已上太空管,為事後照)




***************************************************************************

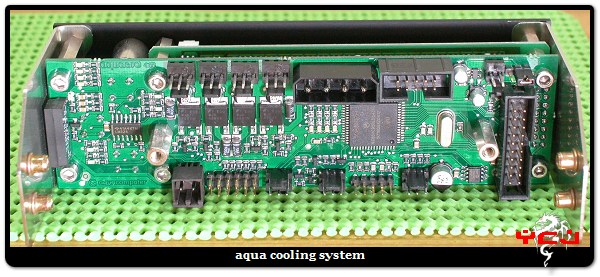

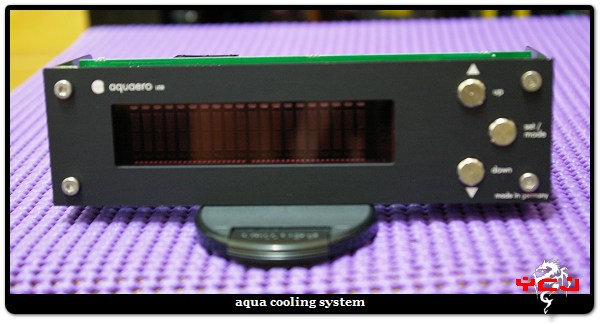

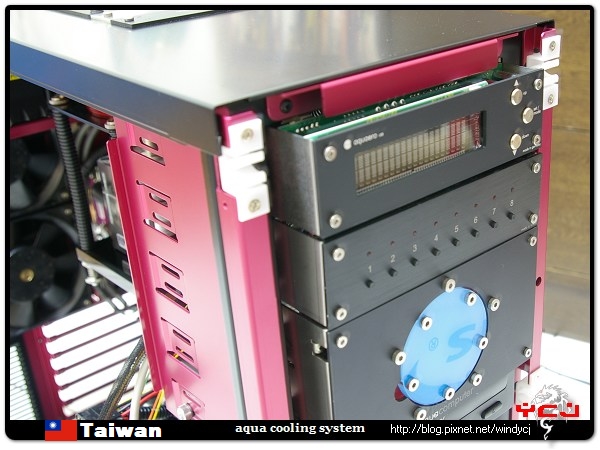

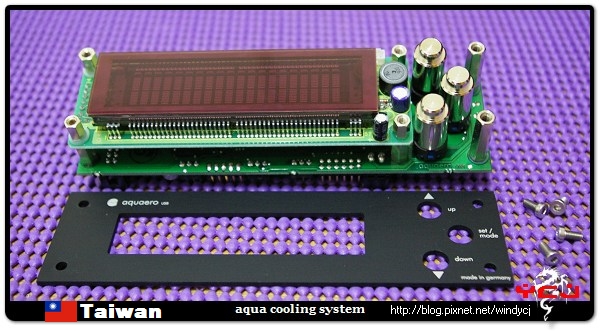

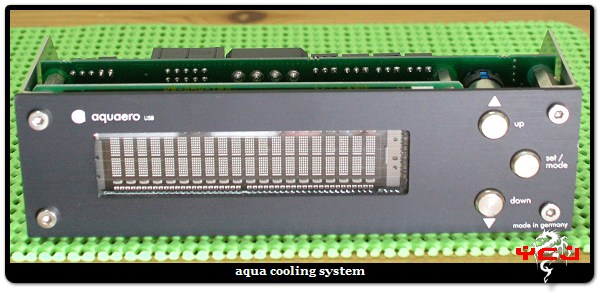

Aquaero:Aqua控制器:軟硬體皆可加以控制 ,可控制4組風扇,6組溫測感應線,2組Aqua-pump,
並可經由bus跟multiswitch串聯.




加裝暗紅色透明壓克力:




***************************************************************************

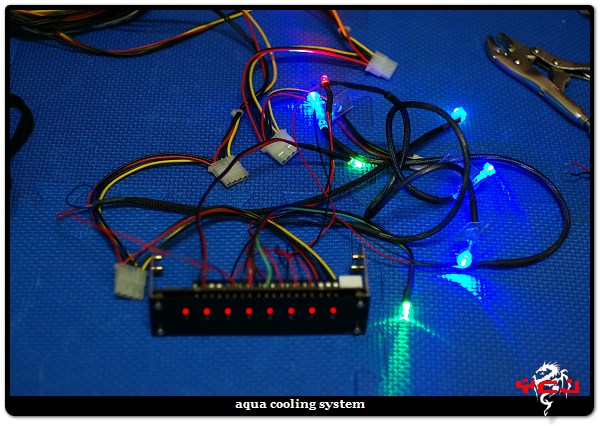

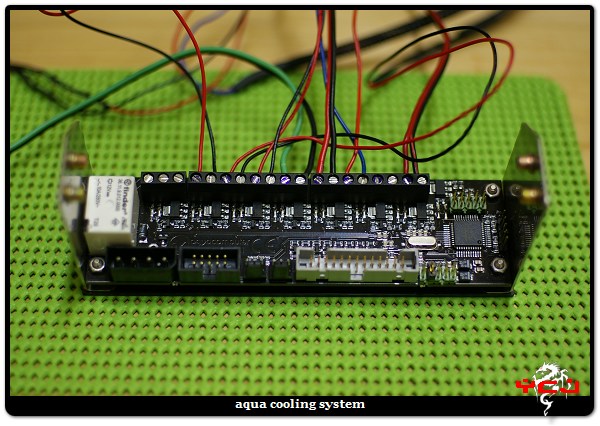

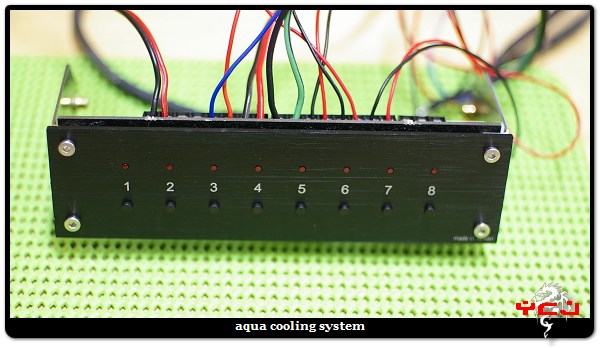

multiswitch:軟硬體皆可加以控制(由jump制定),可提供8組12V,若和aquaero藉bus串接,
還可充當風扇,水流速偵測器的轉速跑馬燈,在這一並預先裝設燈光及測試






***************************************************************************

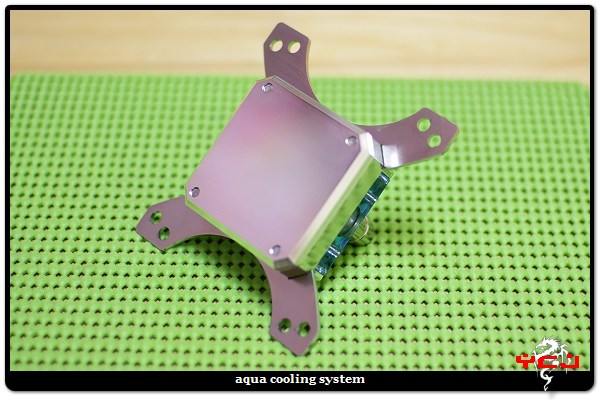

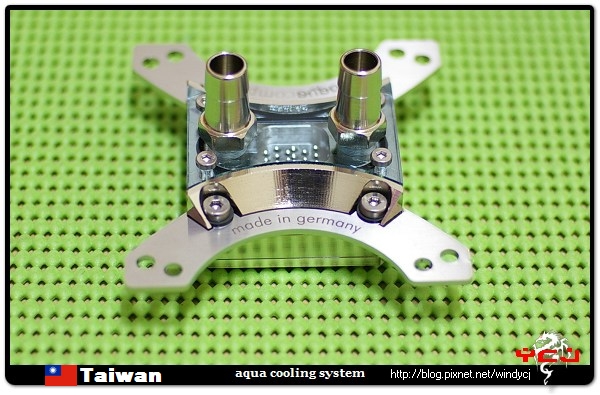

CPU水冷頭: cuplex XT silver .925

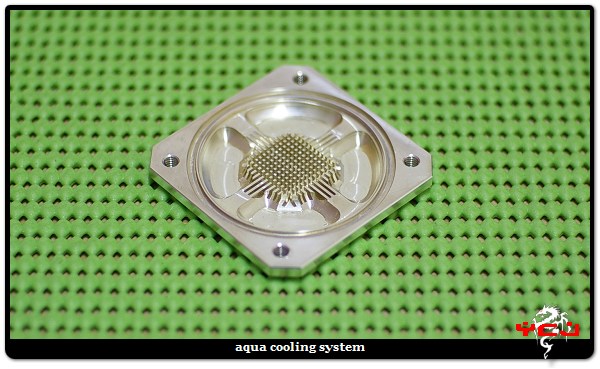

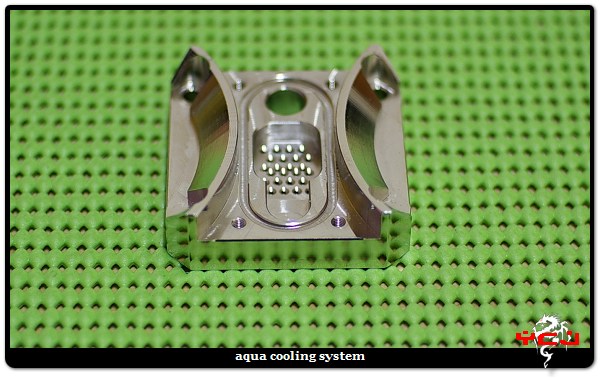

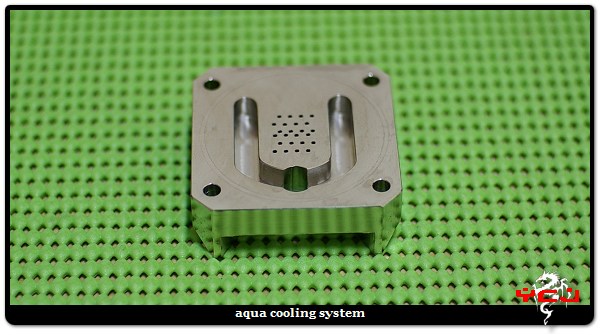

解剖樣:

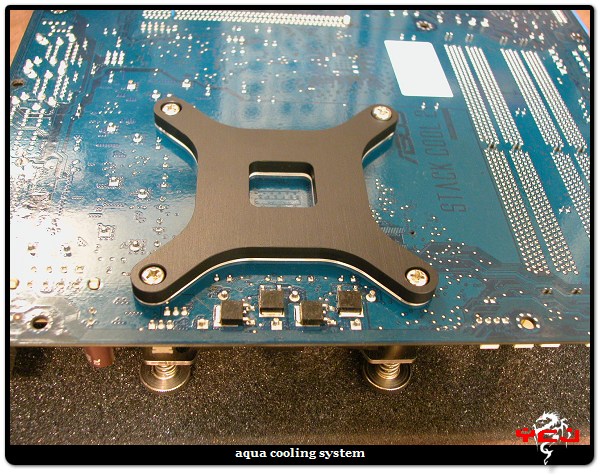

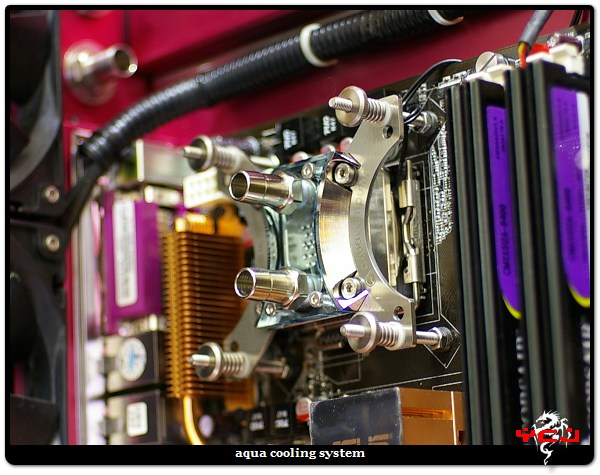

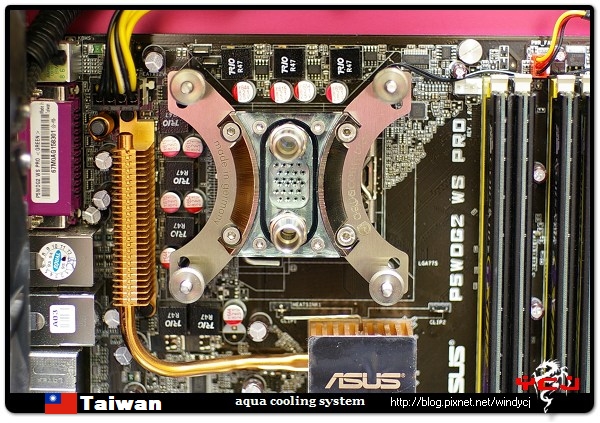

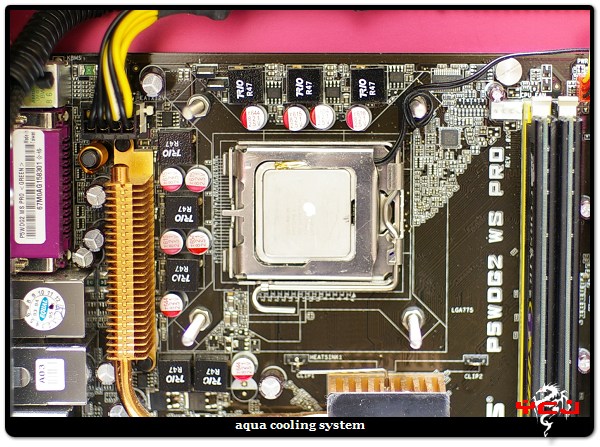

主機板CPU上置測溫線及裝設:

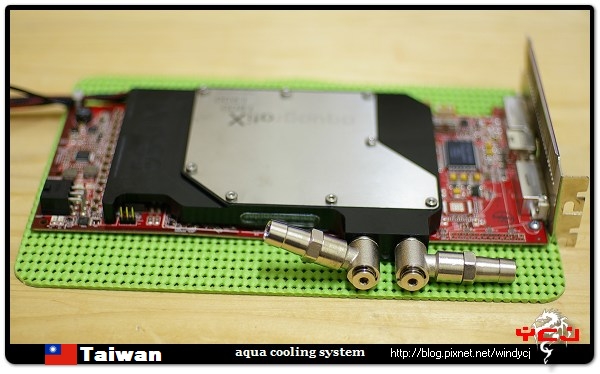

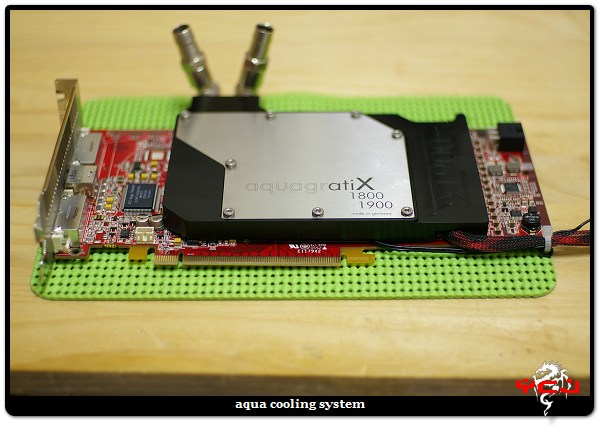

VGA水冷頭: aquagratix 19XX

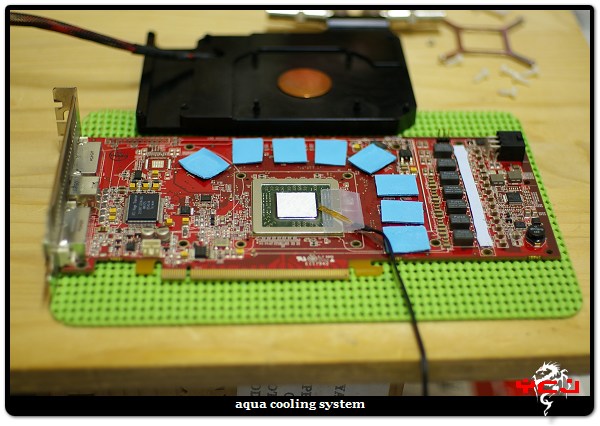

顯示卡上置測溫線及裝設:

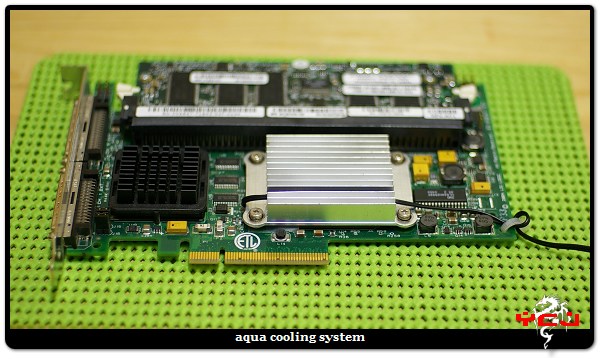

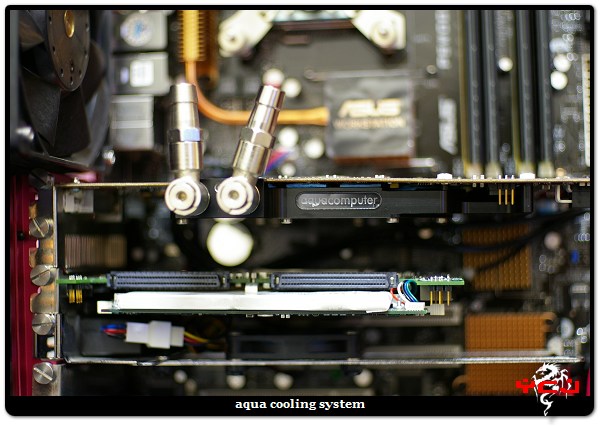

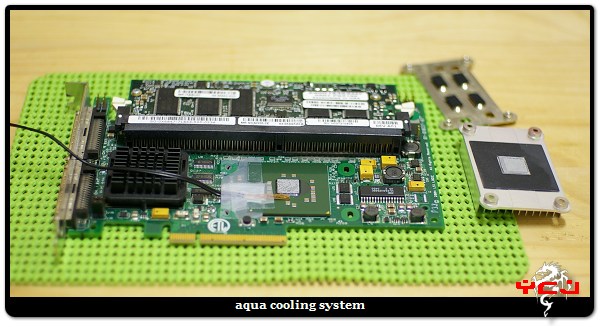

SCSI卡一並拆卸及置測溫線:




機殼前面板水箱亦置測溫線:

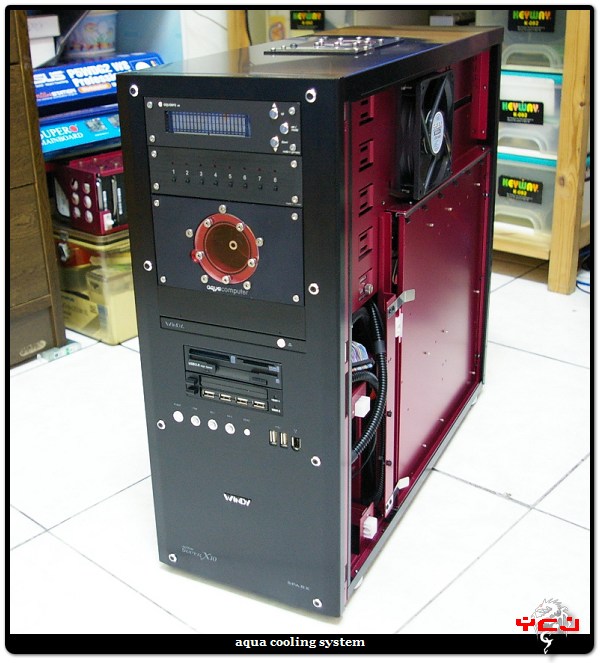

全數上機樣貌:







PS:

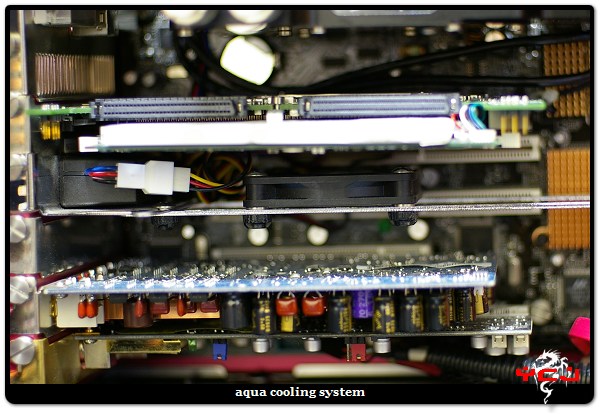

DELL PERC4e SCSI卡下置顆小風扇,可使其溫度從59度左右降低至30度左右.

***************************************************************************

水路: 120.2散熱排 -> CPU水冷頭 ->顯示卡水冷頭 -> 120.1散熱排 ->上蓋水箱 -> 面板水箱 -> PUMP -> aquaero flow rate sensor -> 120.2散熱排

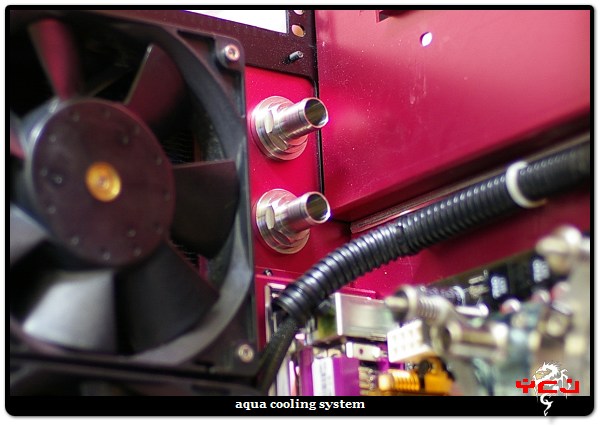

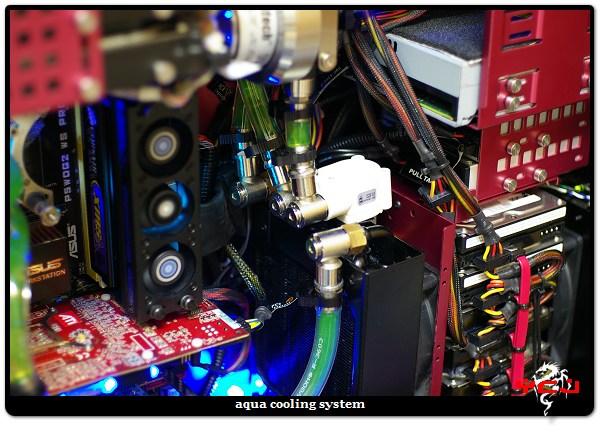

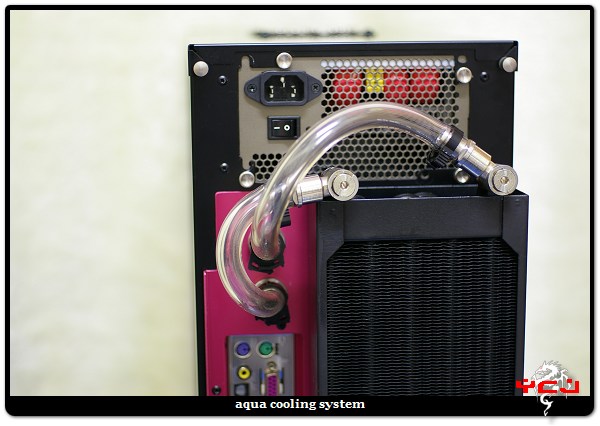

從外而內,同時架設led投射燈:

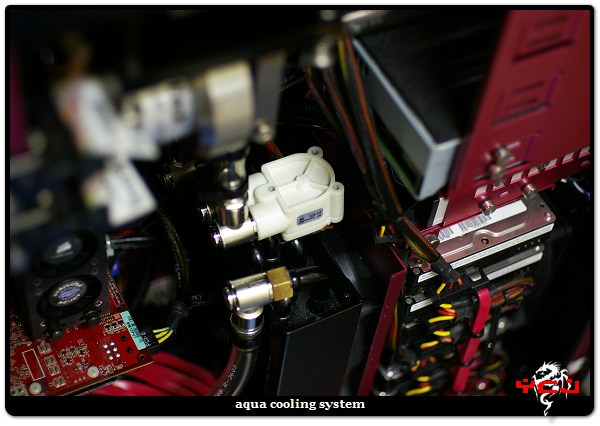

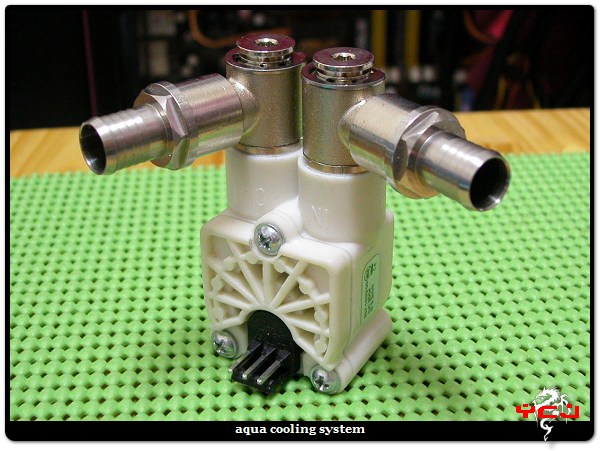

aquaero flow rate sensor :水流速感應器

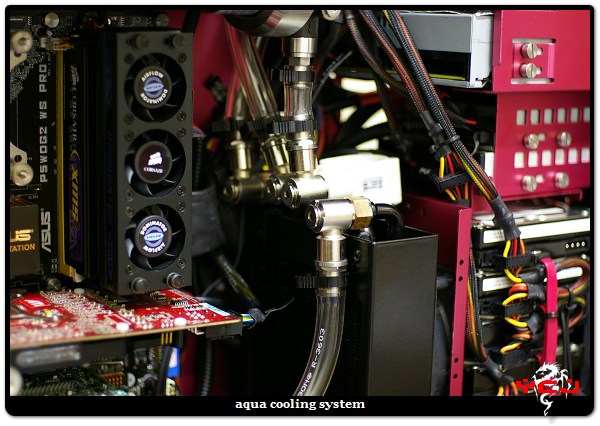

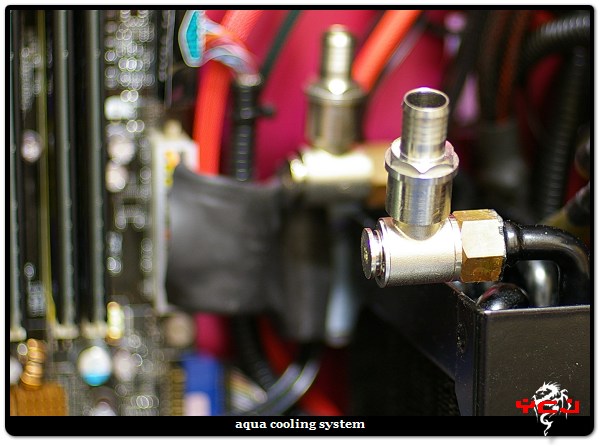

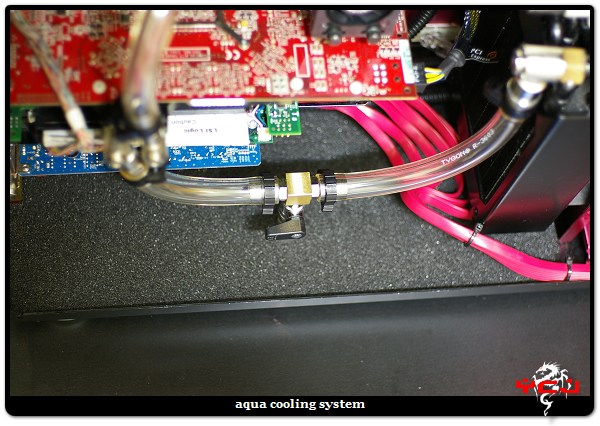

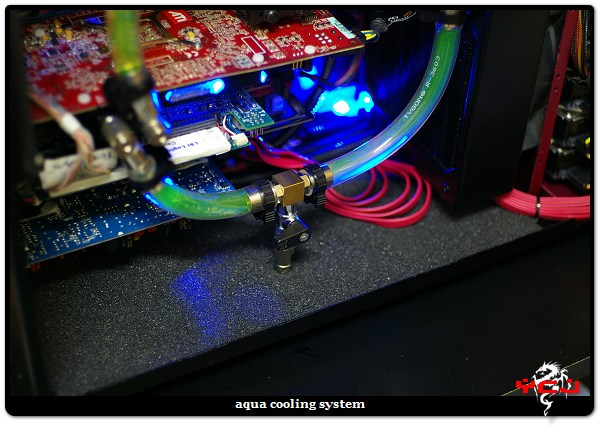

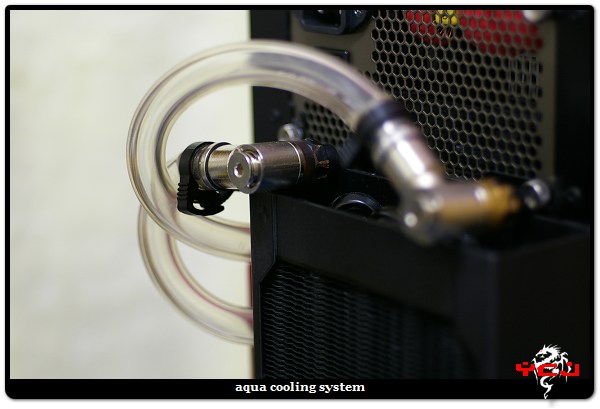

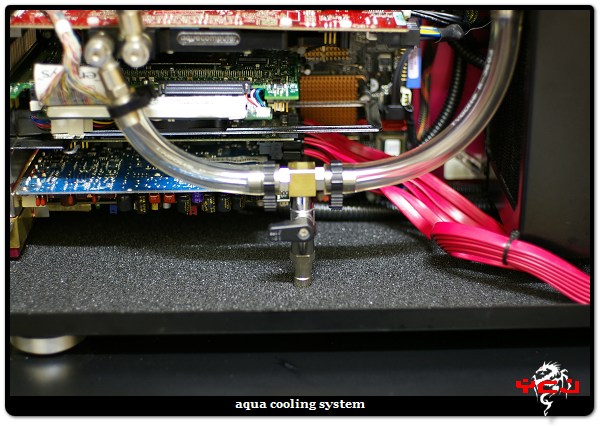

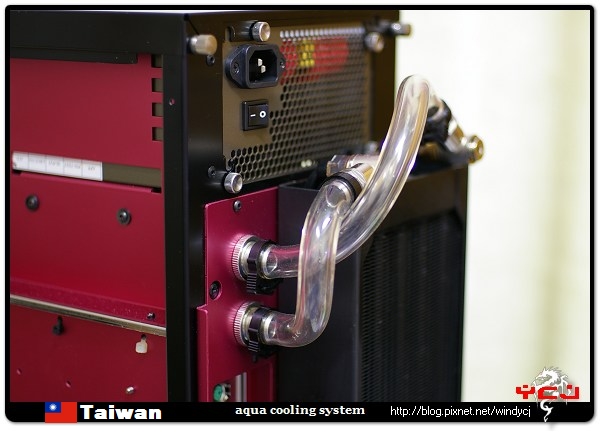

此處加裝排水裝置,只方便排放CPU及VGA水冷頭和部份的水,但這樣就夠了,方便替換CPU及顯示卡,且VGA跟散熱排的接頭是可旋轉式,亦方便替換其他介面卡.

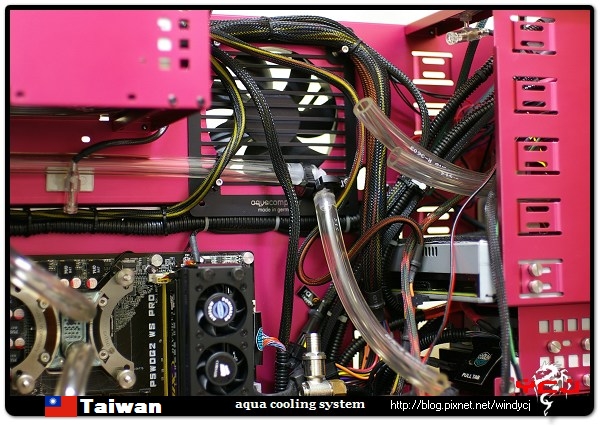

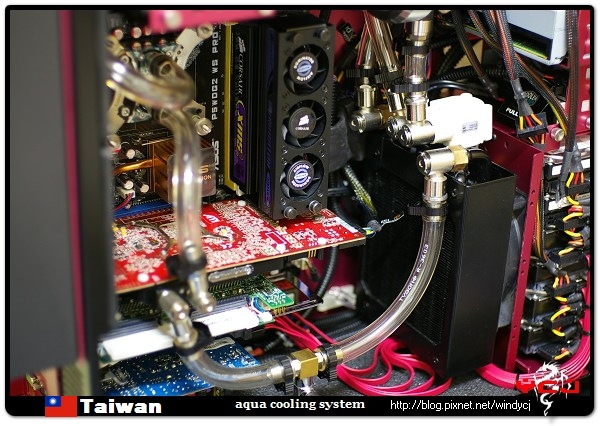

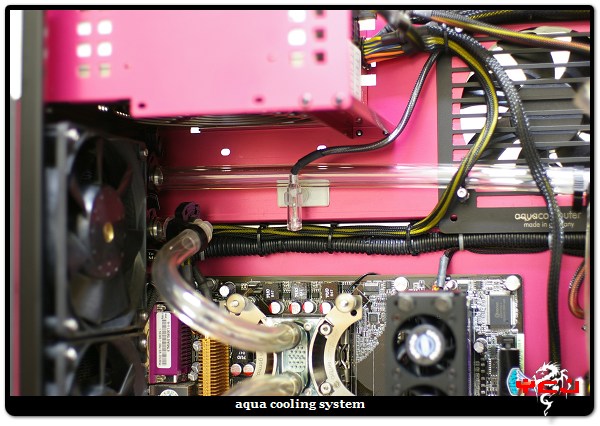

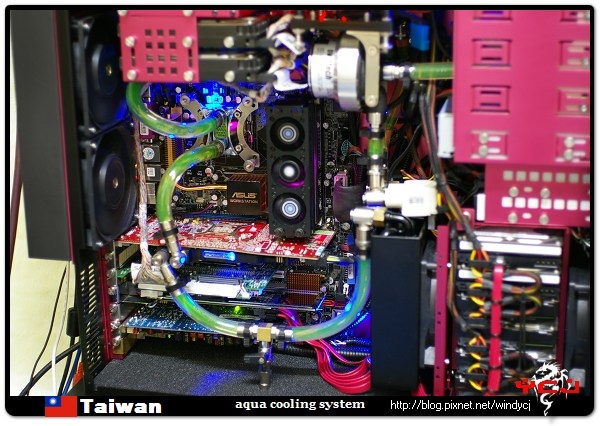

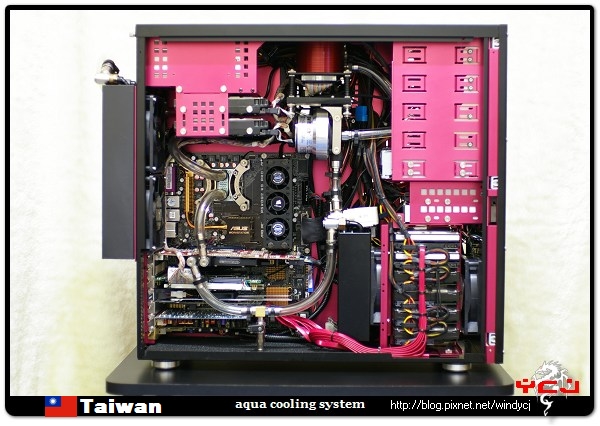

水管水路完成:


***************************************************************************

加MCT-5開機測試:












***************************************************************************
其他硬體簡介:

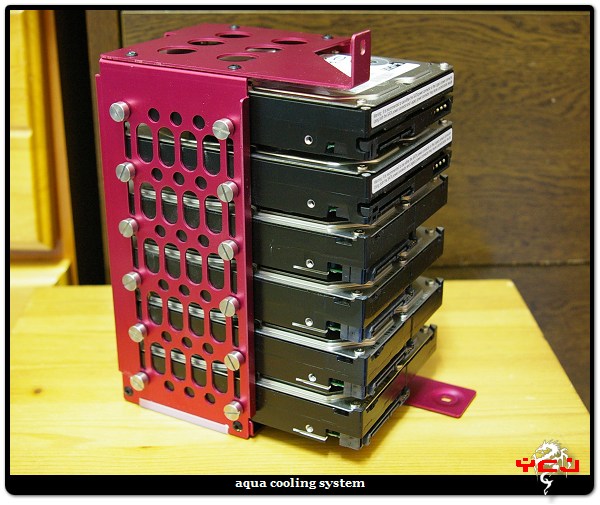

6顆資料碟:

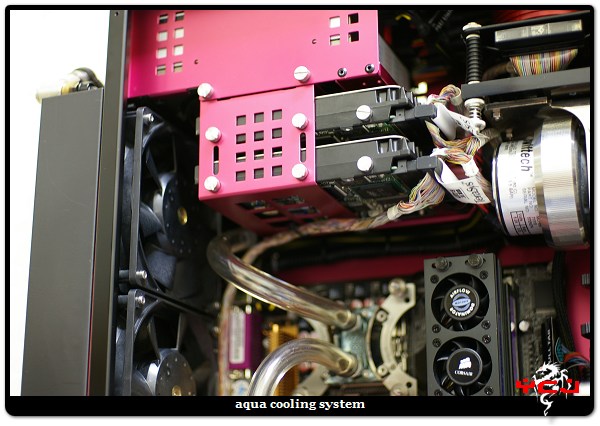

2顆SCSI RAID 0主硬碟:

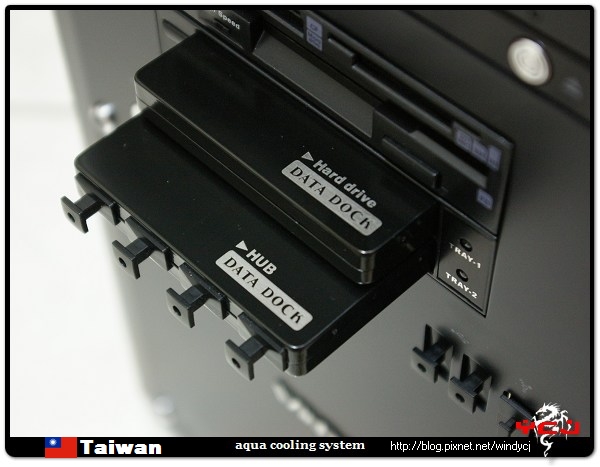

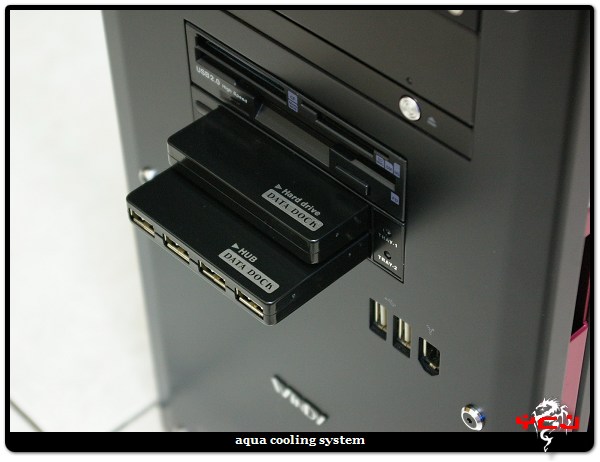

2.5 Dock Hard Drives with USB Hub 可抽換式隨身碟及4 x usb

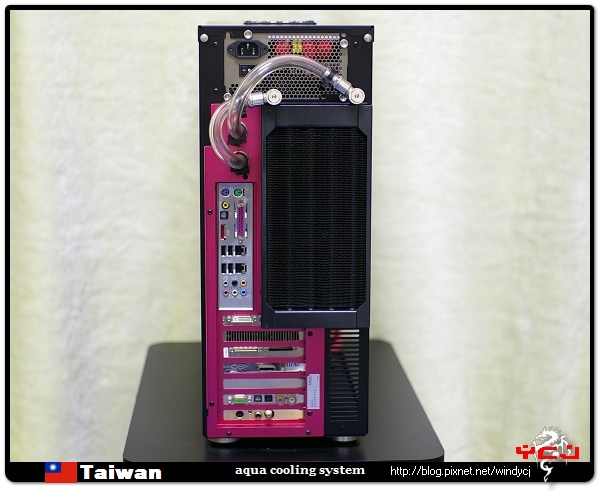

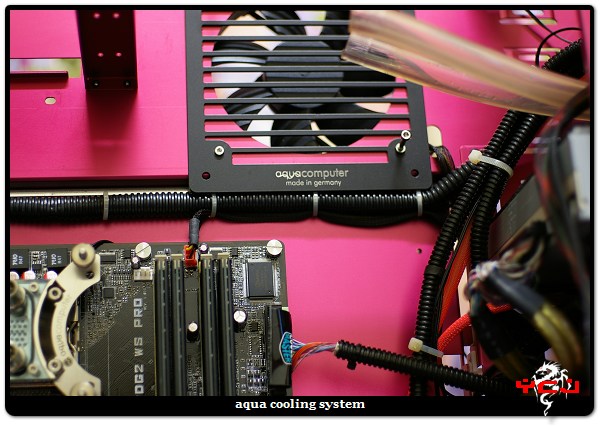

120.1護網:

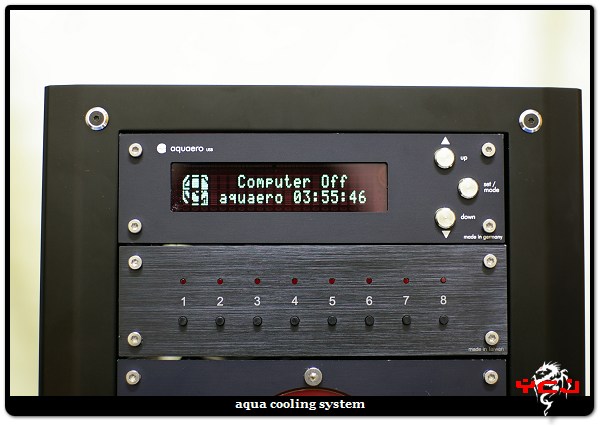

未開機時,aquaero的顯示及時間(與BIOS同步,校正時需開OS):

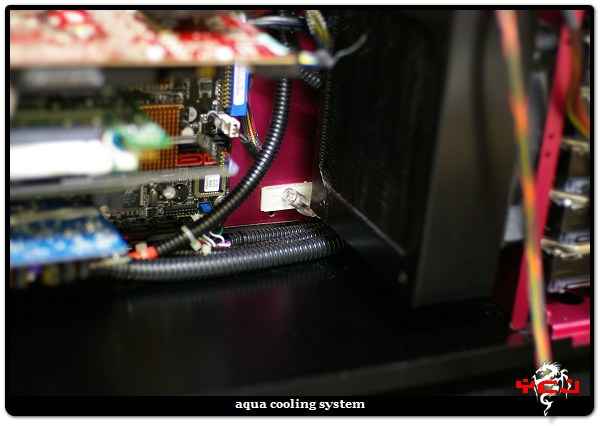

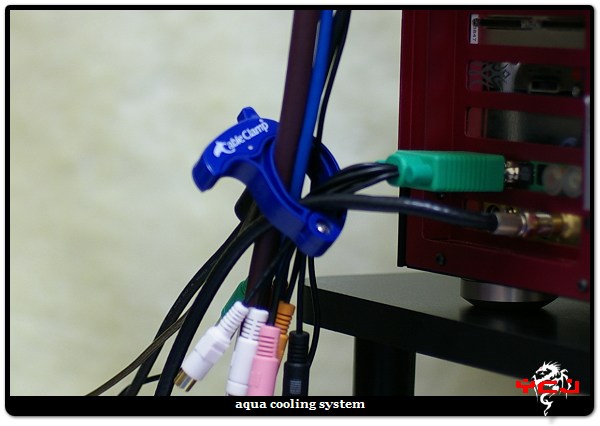

集線夾:


***************************************************************************

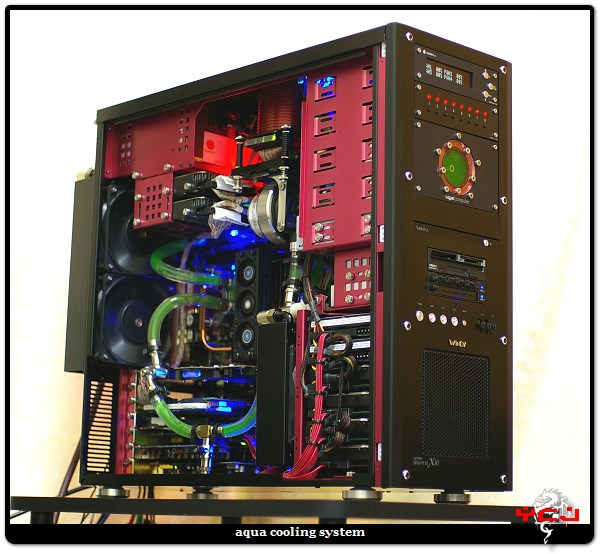

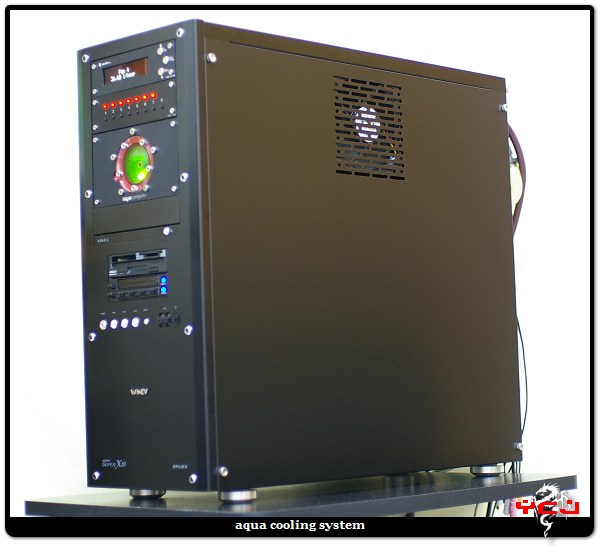

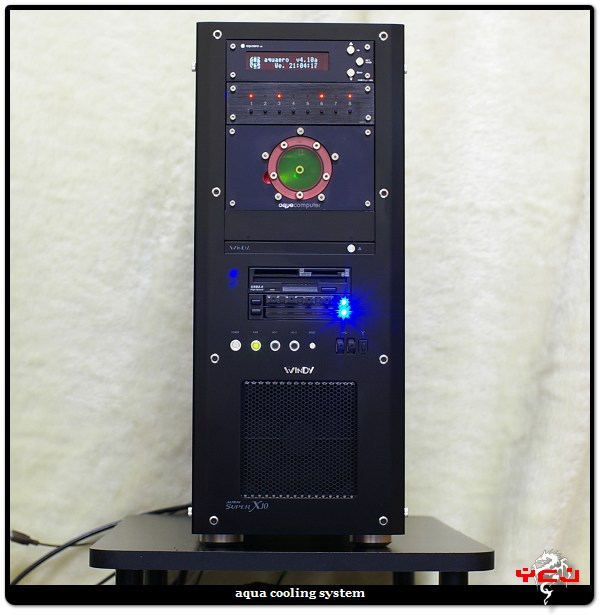

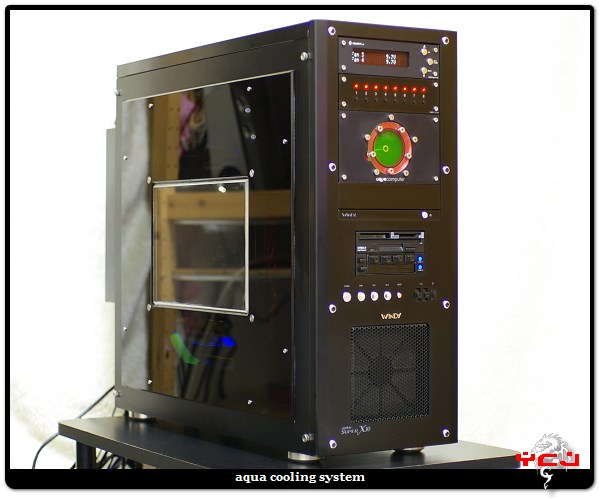

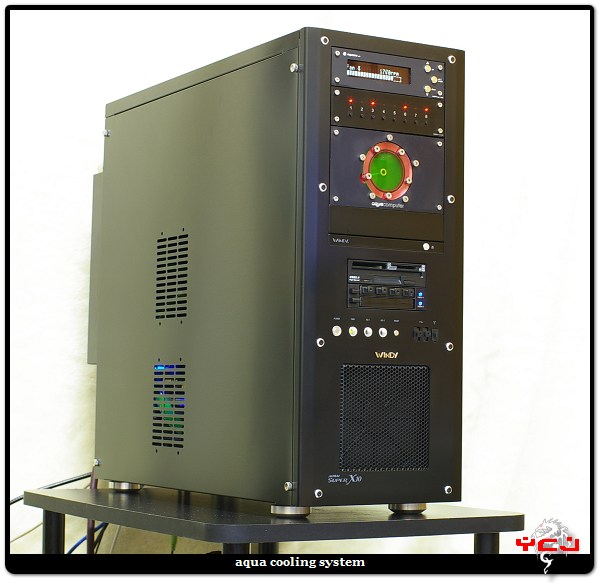

全機瀏覽:
















***************************************************************************

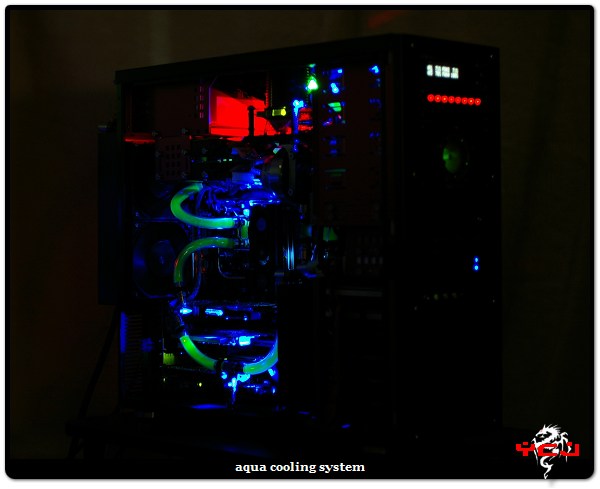

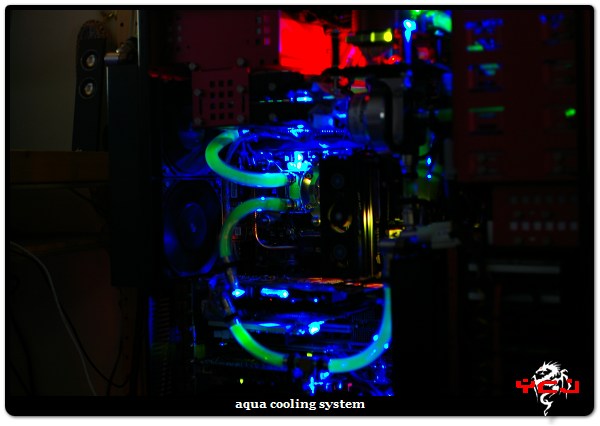

LED燈光秀: (未加UV液)
















***************************************************************************

這樣就完成了嗎?..............還沒 ^-^

不管如何,多少學會簡單的CAD是有其必要性的 :

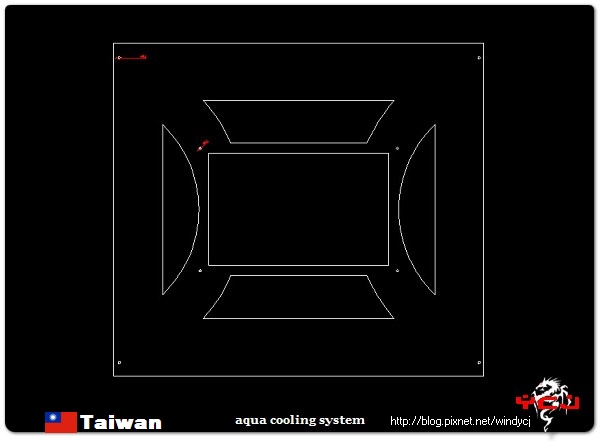

於是,自畫所需的,側板,壓克力及一塊很重要的LCD固定板

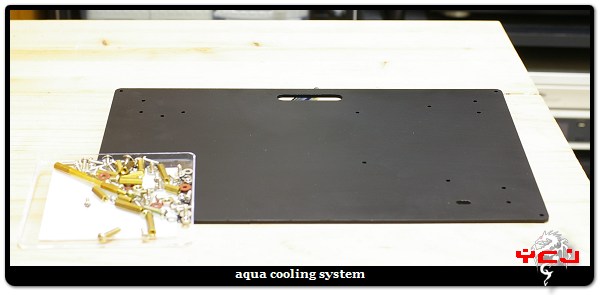

3mmLCD固定鋁板,雷切出經計算所需孔位及黑化陽極及銅柱:

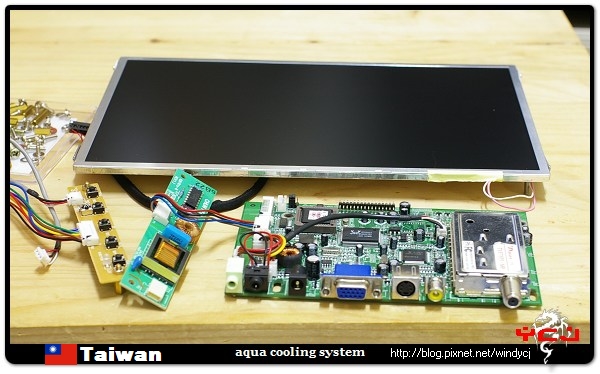

準備所需的12.1吋寬螢幕PANEL及TV-AV-PC三用電氣模組(A/D Board):

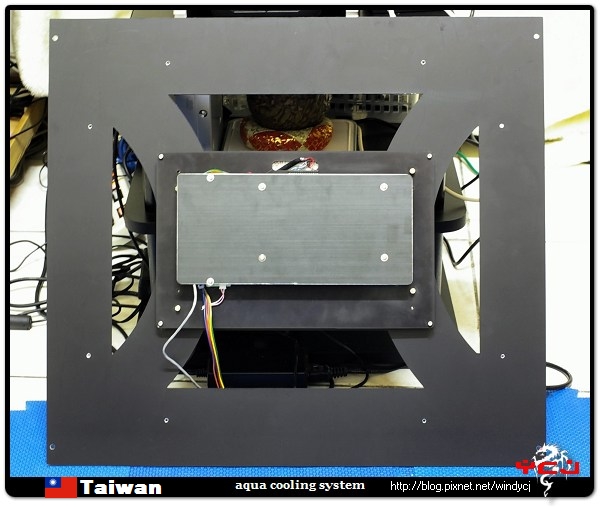

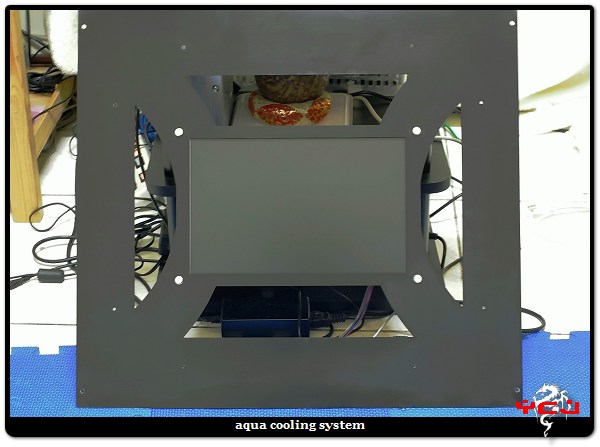

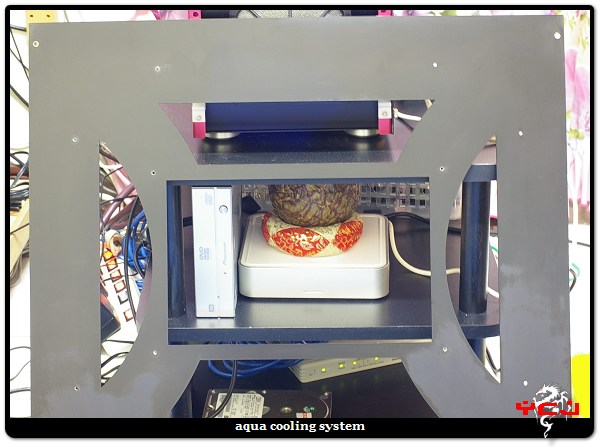

上鋁板,就如所繪製的,很順利的安裝:

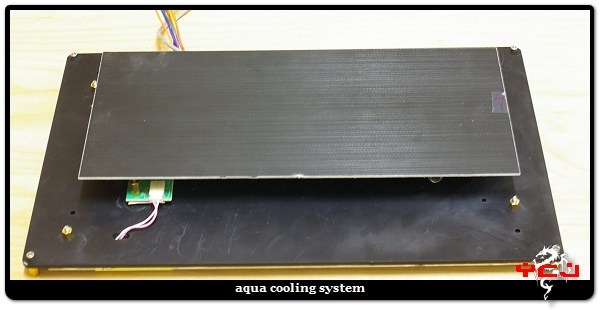

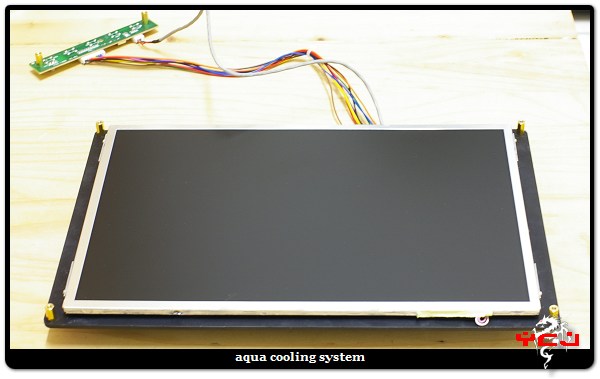

lcd panel也很順利的安裝:

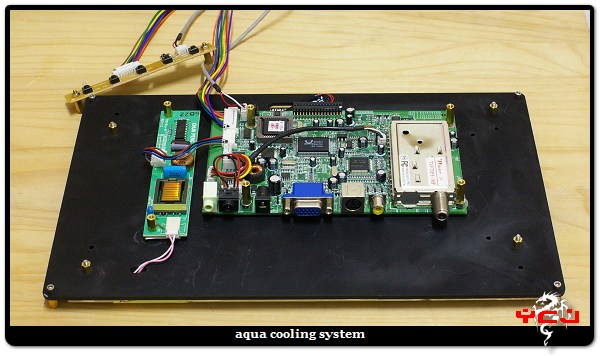

A/D Board 處,拿以前切剩廢料來當隔離板:

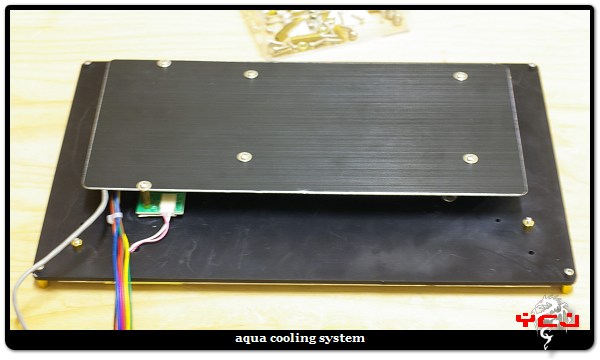

鎖住固定於銅柱:


鋁側板:


茶色透明壓克力(推薦):


完成的LCD模組,上鋁側板:


正面,以KP一字螺絲固定LCD模組:


壓克力上側板,之就如之前所繪製,KP一字螺絲為沉底:

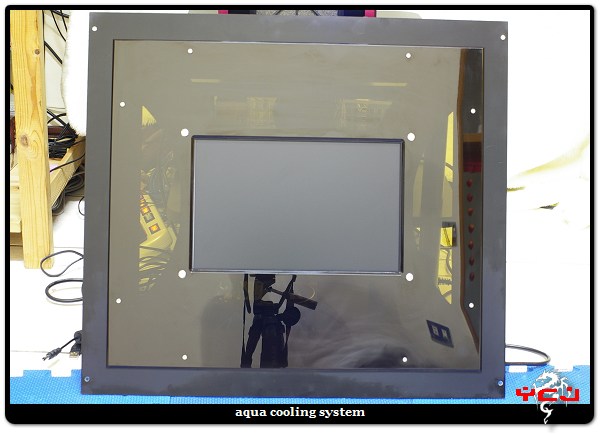

全貌:

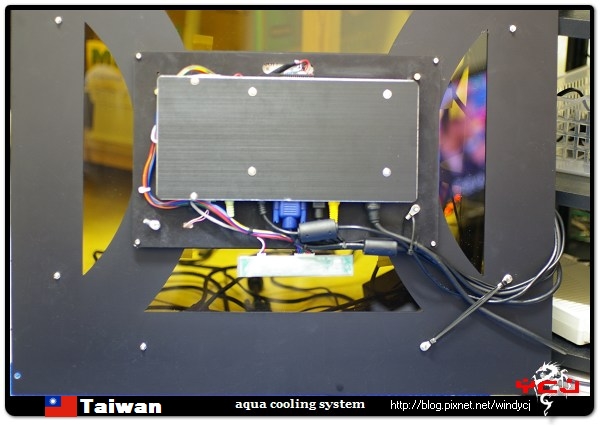

背面及所需接線均上並整理固定隱藏,使其正面乾淨:

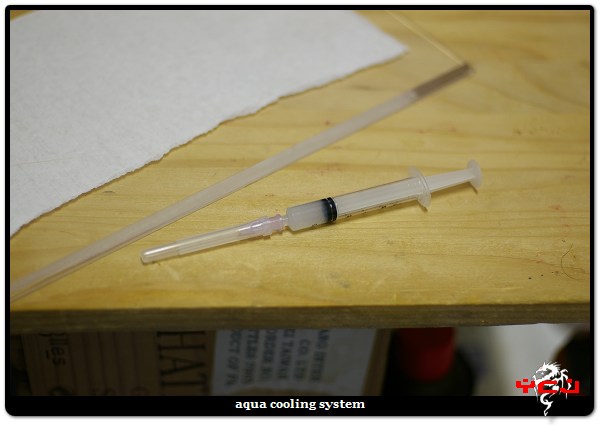

這時還未完成,取出早已切割好的斜邊透明壓克力及已事先準備的注射筒(裡面裝的是Silicone)

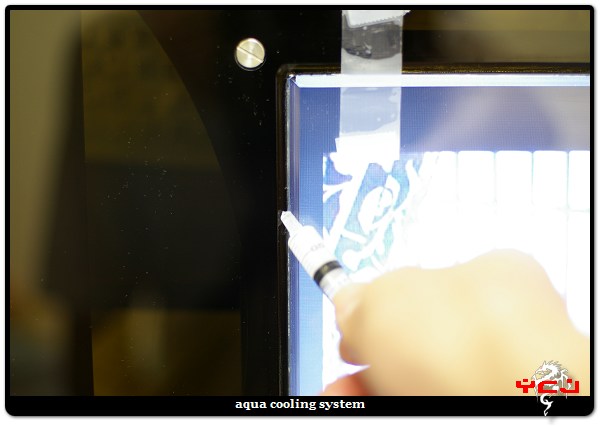

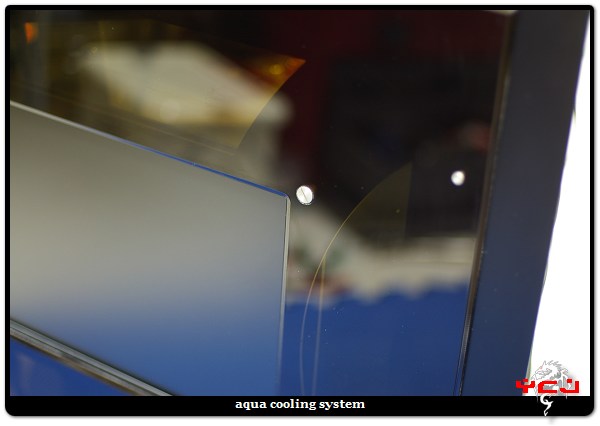

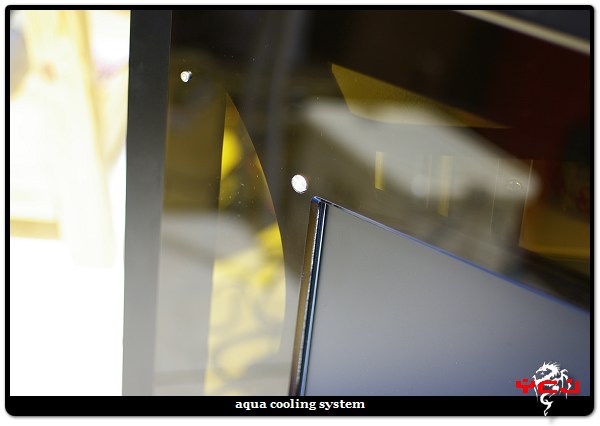

茶色跟透明的壓克力,均是斜切邊並有1mm間隔,以針筒注射Silicone並用手指劃過,再拿衛生紙擦拭溢出的部份,並放置一天使其乾硬:

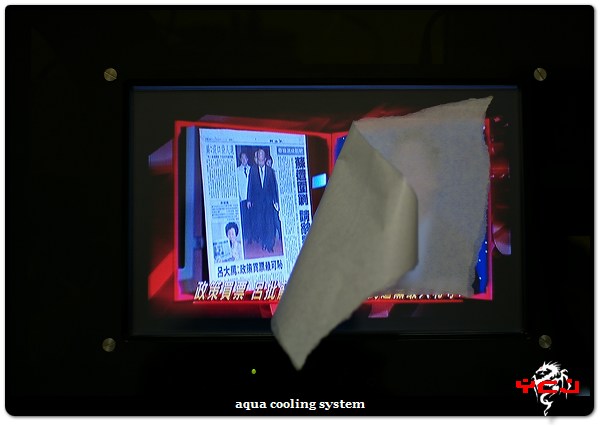

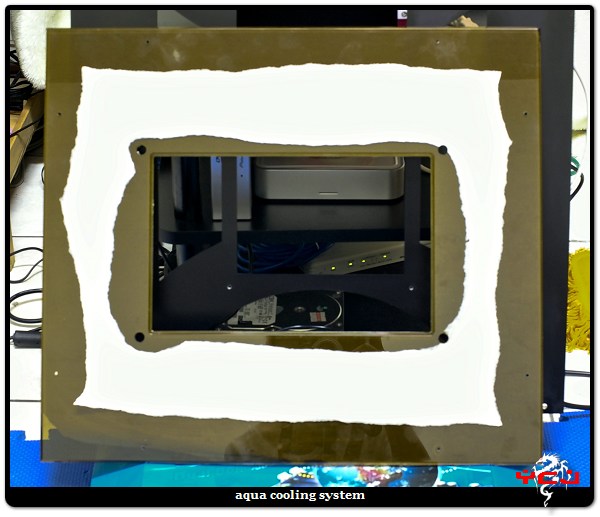

隔天,撕紙並再過電測試:

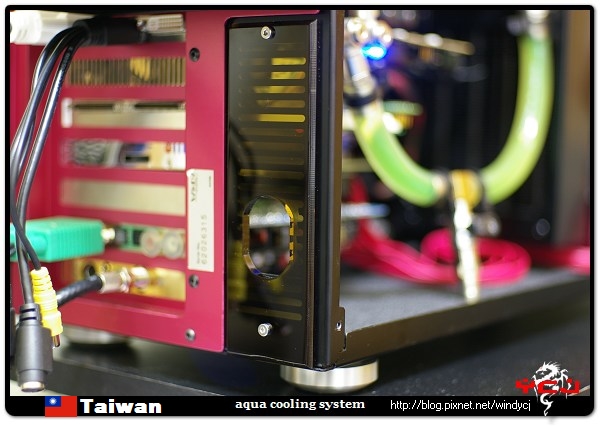

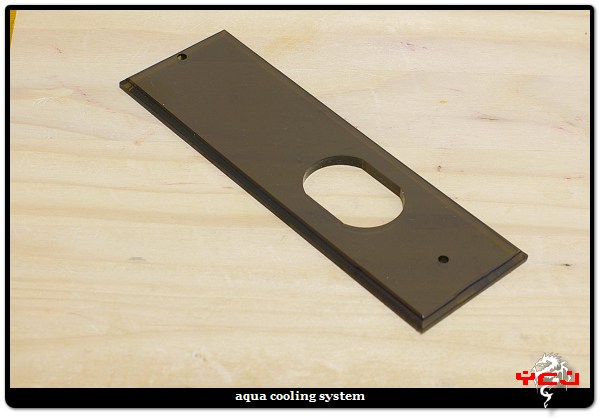

預安裝電線壓克力背板(由茶色壓克力側板廢料而來)

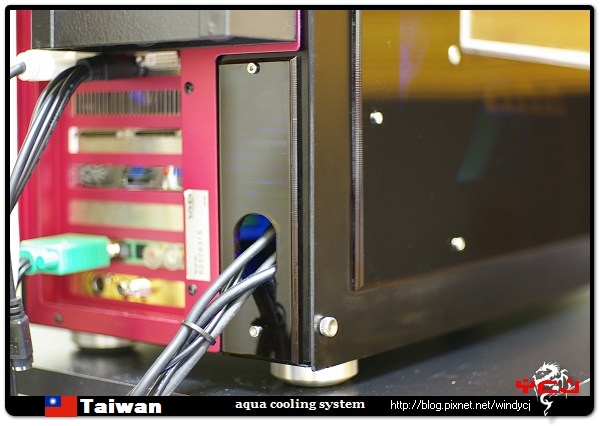

裝置處:


完成的LCD側板模組上機:

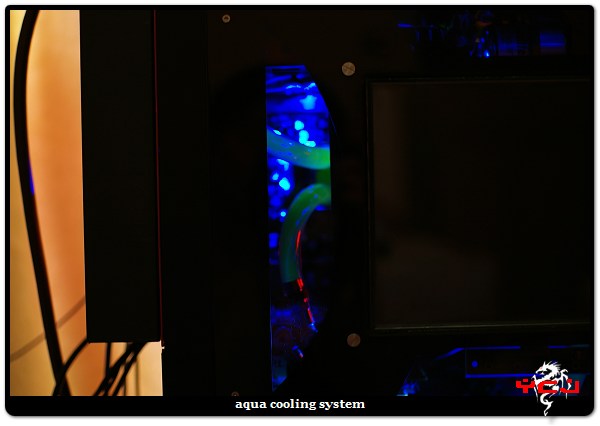

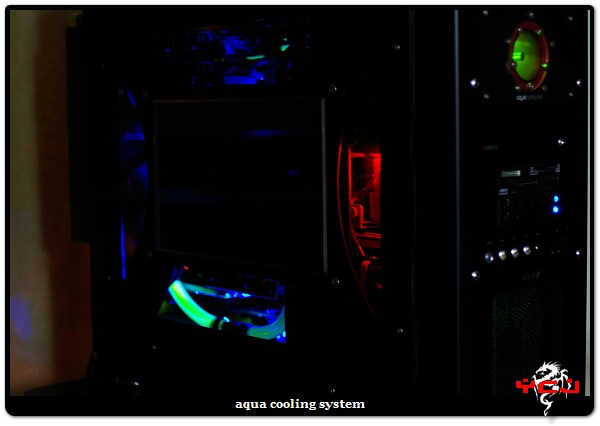

曝光:

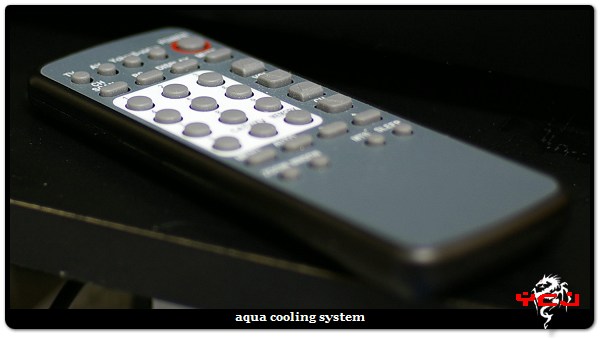

忘了介紹,此A/D Board是俱備有遙控器,很敏銳:

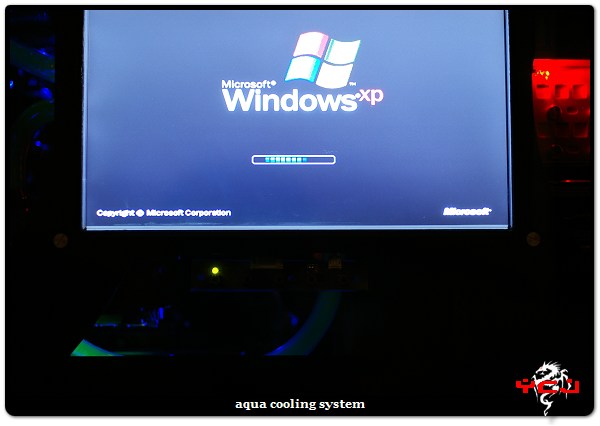

開機:OS畫面

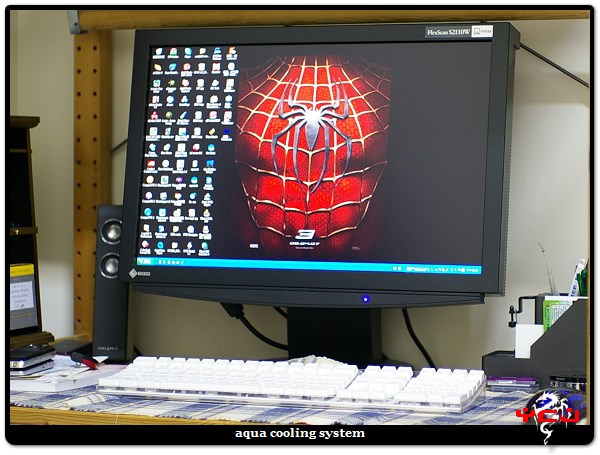

進入桌面:(主銀幕)


在主銀幕外,側板LCD之應用:

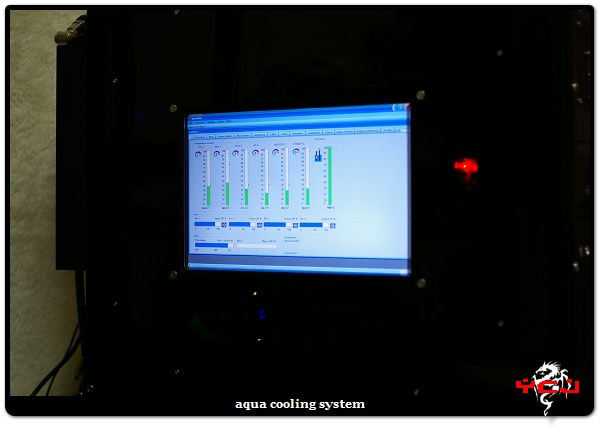

1.平時可顯示Aquaero偵測畫面: (iTunes....等等)

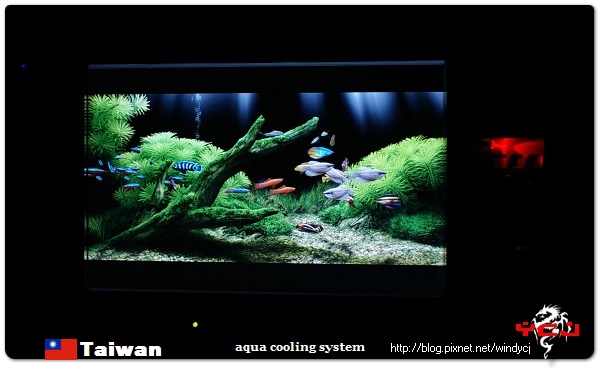

2.可當水族箱養電子魚:


3.秀個幻燈片:

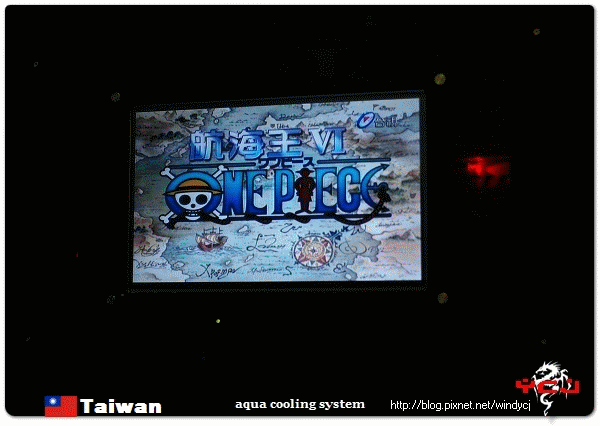

4.休閒看電視(不用開電腦即可觀看):

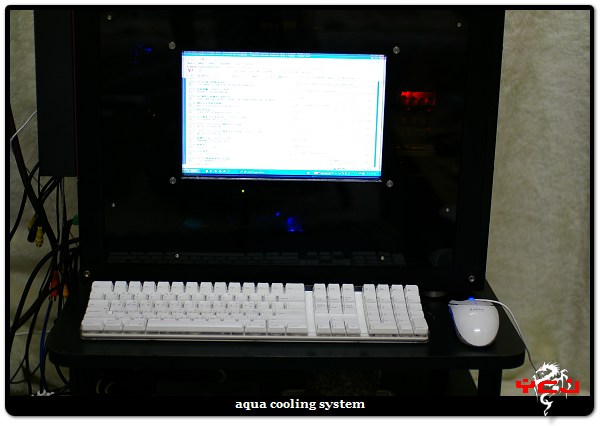

5.搬個鍵盤,滑鼠即可工作,並可充當第二台小驢子機或server的外接銀幕

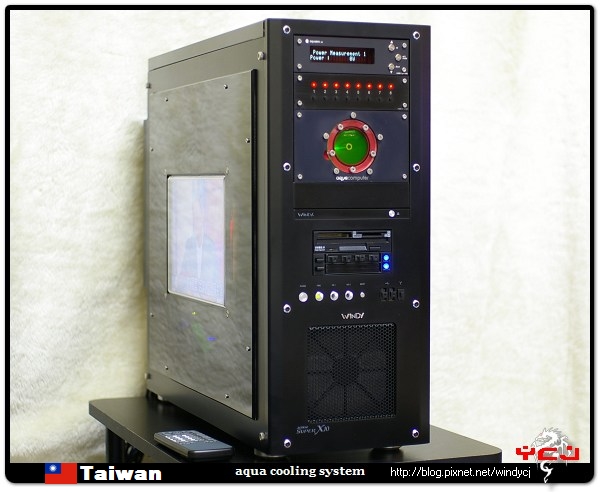

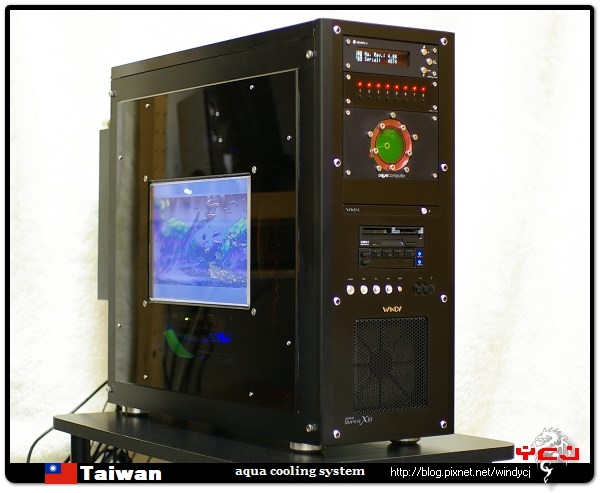

整體全貌樣:

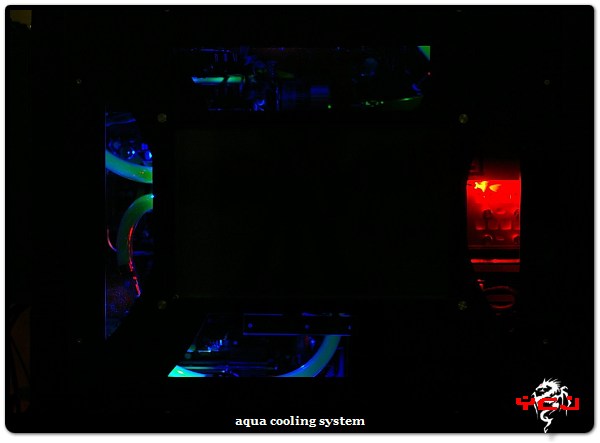

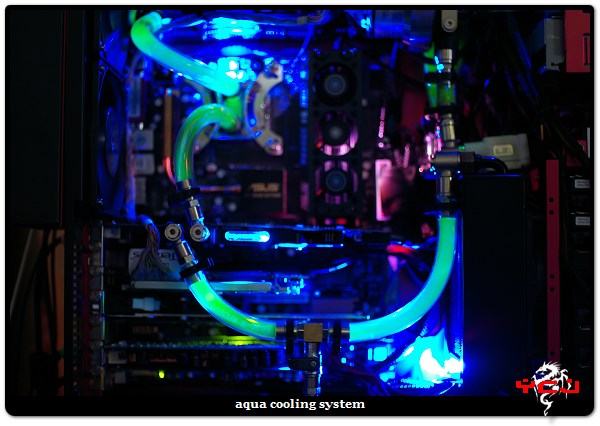

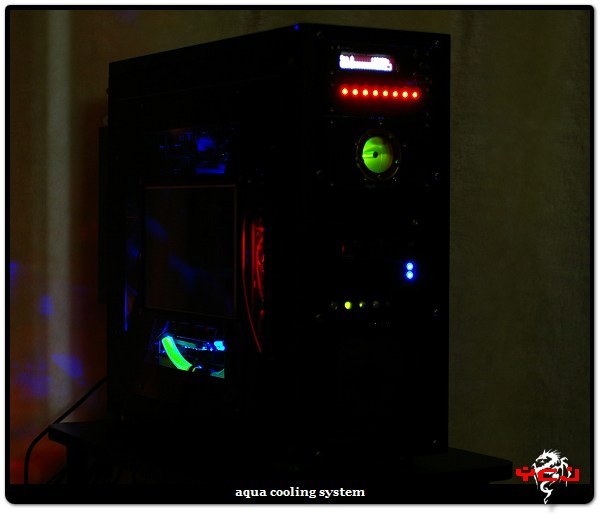

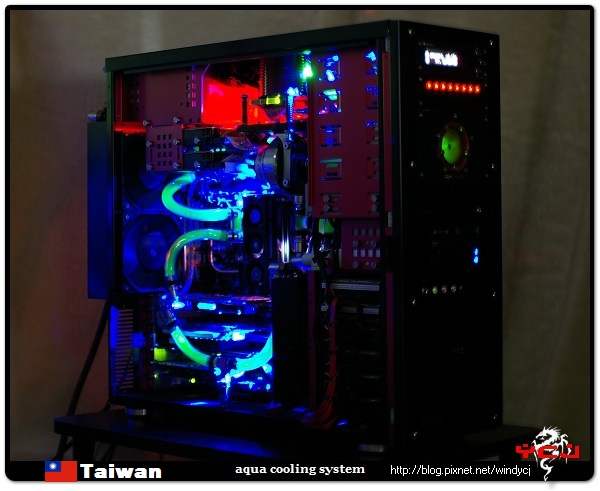

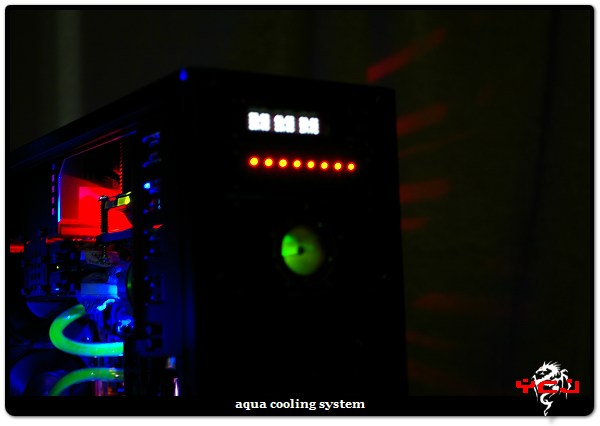

燈光:








謝謝觀賞指教........... ^-^
